200立方立式LNG储罐技术特性参数表及结构接管示意图

摘 要

200立方立式LNG储罐技术特性参数表及结构接管示意图
工作压力 0.45MPa
设计压力 0.50MPa
工作温度 -162.6℃
设计温度 -192℃
全容积 210.6立方米

 200立方立式LNG储罐技术特性参数表及结构接管示意图

工作压力   0.45MPa
设计压力   0.50MPa
工作温度   -162.6℃
设计温度   -192℃
全容积     210.6立方米

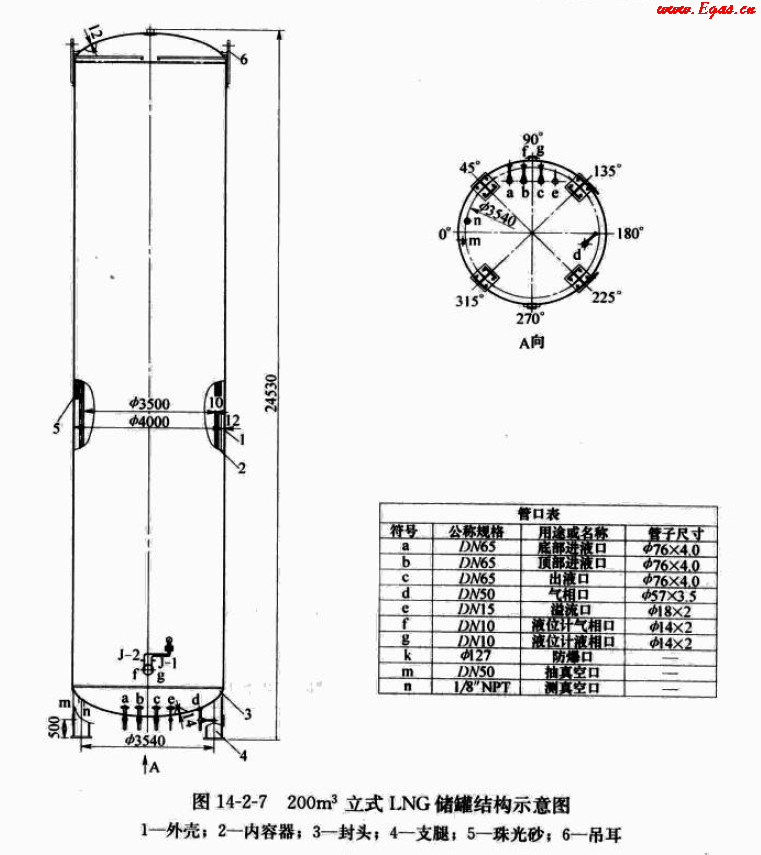

200立方立式LNG储罐结构接管示意图

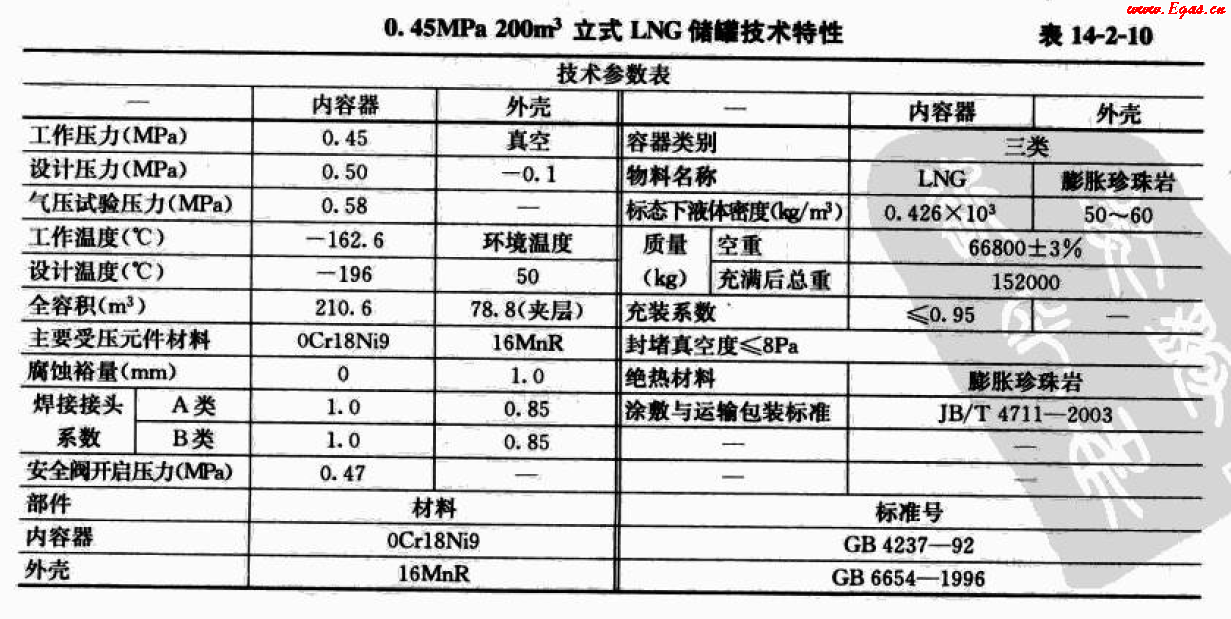

200立方立式LNG储罐技术特性参数表

本图节选自《燃气工程设计手册》
