•燃气表属于容积式气体流量计，它采用柔性膜片计量室方式来测量气体体积流量。在压力差的作用下，燃气经分配阀交替进入计量室，充满后排向出气口，同时推动计量室内的柔性膜片作往复式运动，通过转换机构将这一充气、排气的循环过程转换成相应的气体体积流量，再通过传动机构传递到计数器，完成燃气累积计量功能。

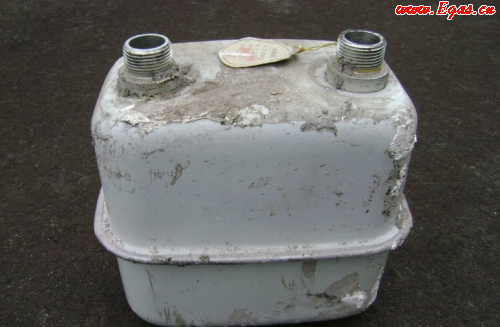

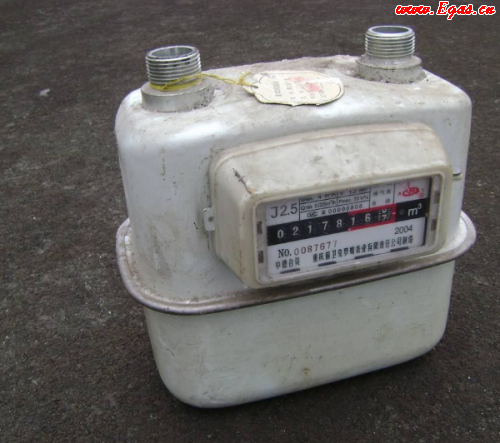

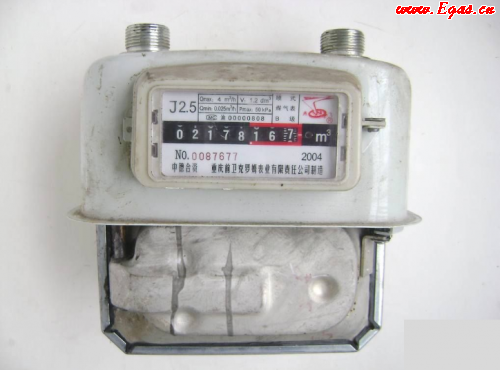

一、外形，这是最常用的J2.5型膜式燃气表（这几年出厂的电子式、IC卡式等型号，只要计量箱是膜式，基本原理相同，只是显示、储存、抄表信息功能不同）

该表生产厂：重庆前卫克罗姆表业有限责任公司

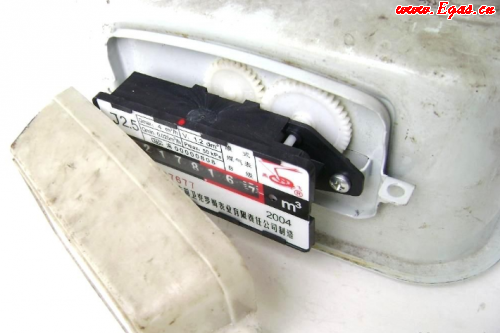

这是在计数器处的铅封：

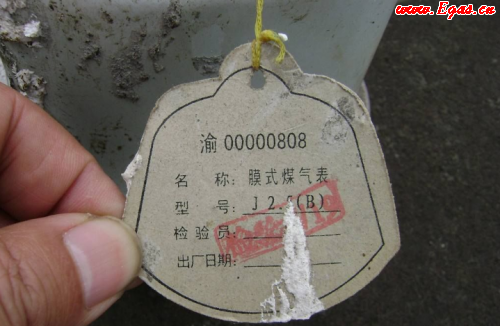

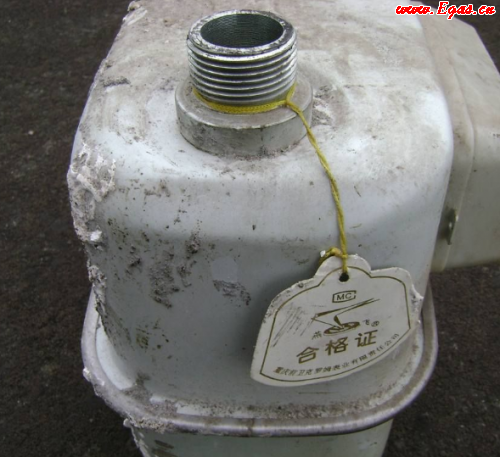

出厂合格证：

拆解（该表的设计与工艺表现出德国的风格）

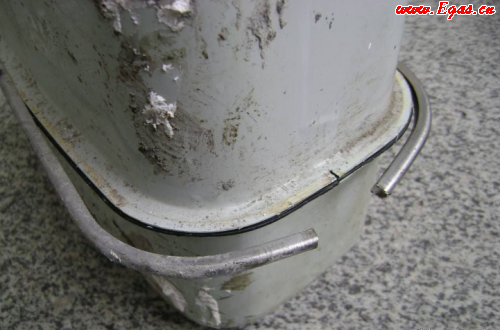

煤气表外壳由上下两个部分组成，封口箍用不锈钢材料，这是焊缝：

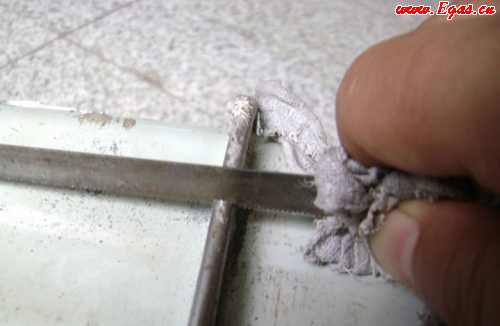

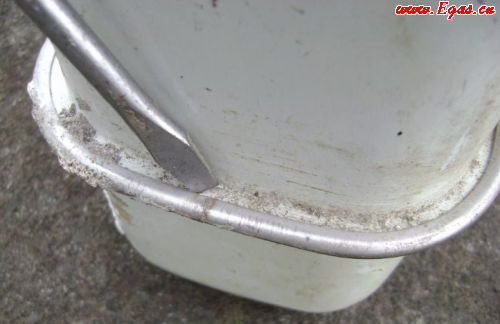

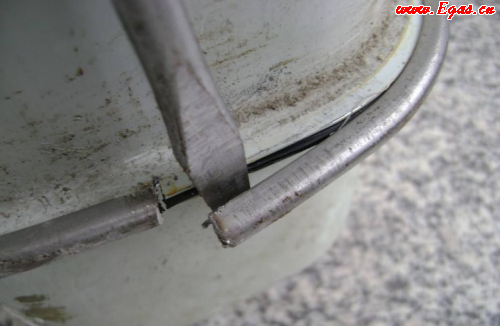

用钢锯条锯断封口箍：

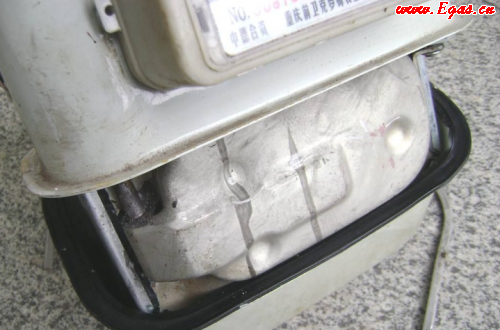

上下表壳连接处有橡胶密封圈：

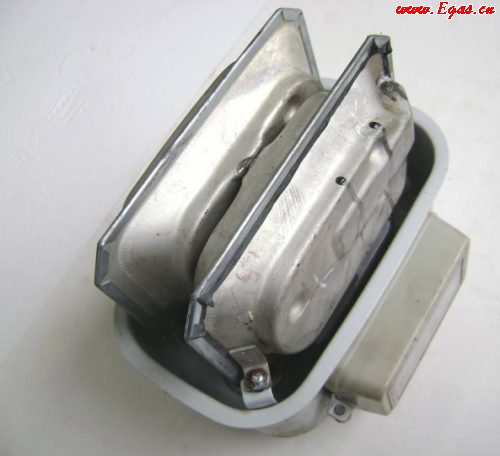

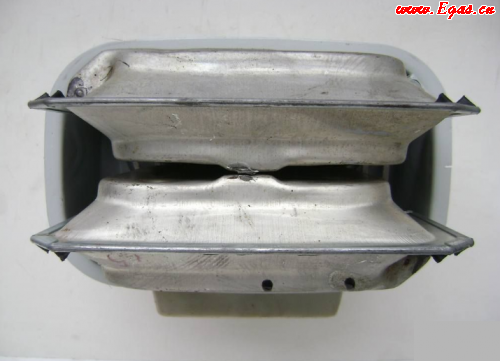

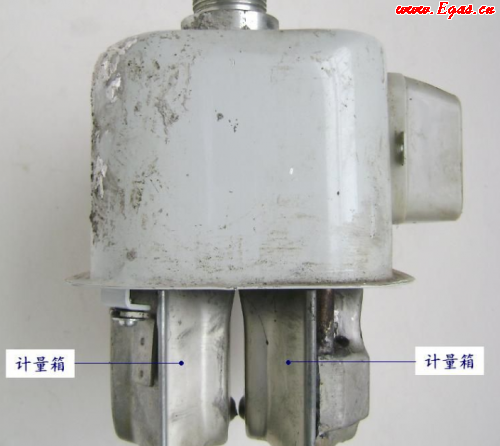

两只计量箱，表面镀镍，没有一点锈：

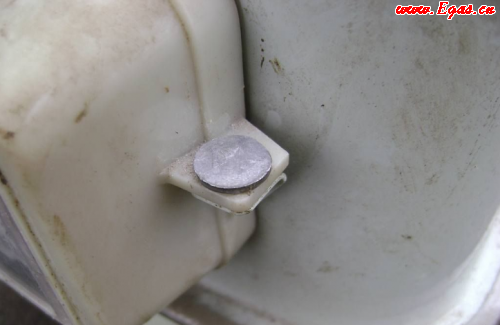

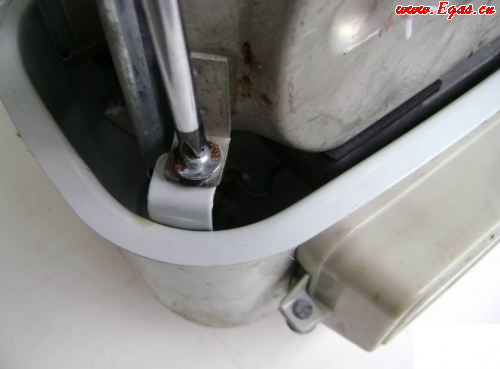

表芯固定在外壳上，卸下固定螺丝：

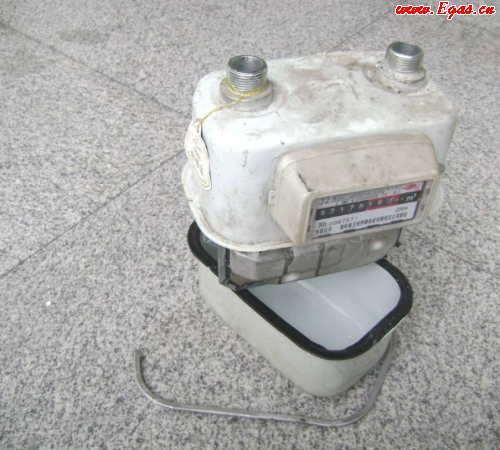

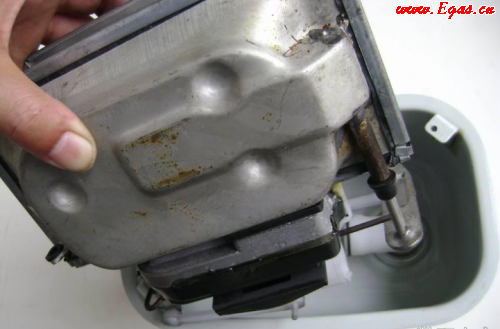

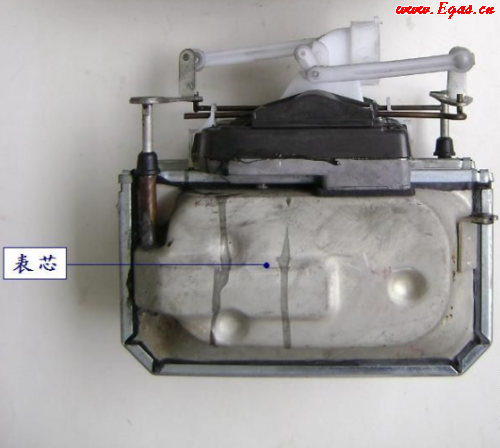

取出表芯：

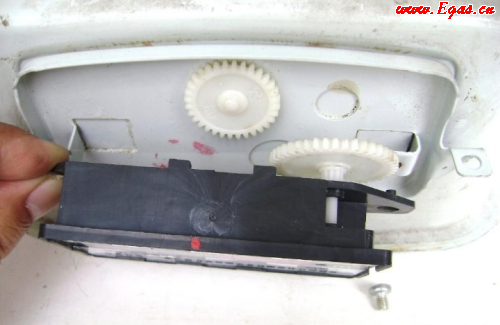

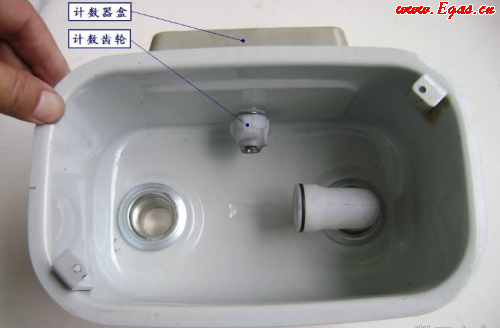

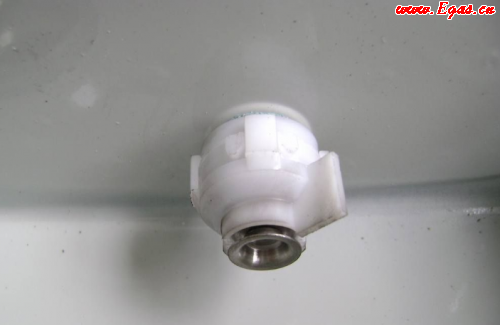

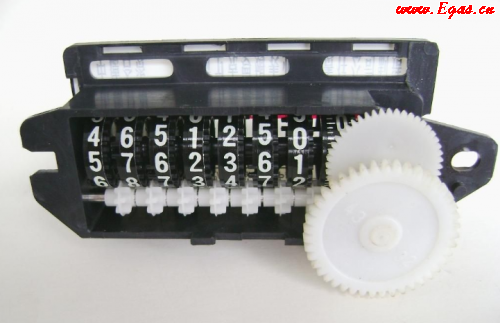

计数器是常见的塑料齿轮组：

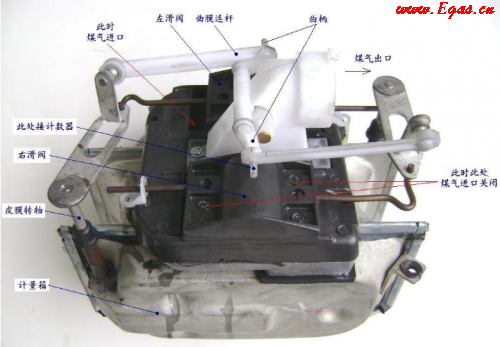

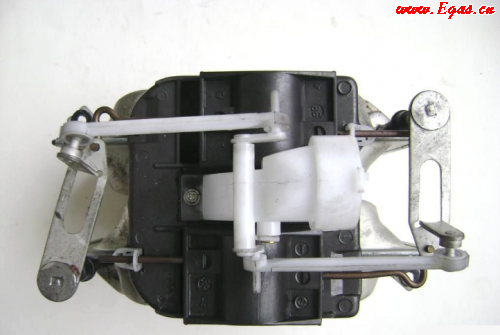

表芯各部件：

分开曲膜连杆与曲柄的连接处，球头的自由度较大，保证活动自如：

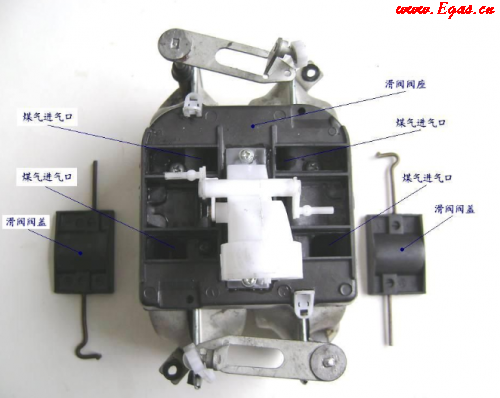

滑阀是气路分配系统，由阀盖与阀座构成。阀座是与计量箱的进出气口分别联通的，而阀盖则在其上滑动，按顺序改变进出气正反方向的，与皮膜压缩运动起到同步作用。滑阀是阀盖靠其内外压力差和重力紧贴在阀座上滑动工作的，所以要求它们：选用摩擦系数低（<0.2）、低蠕变、高耐磨又易加工的金属或非金属材料；接触面应平整光洁，表面的不平度应小于0.01mm；表面光滑，其粗糙度不大于Ra0.8。

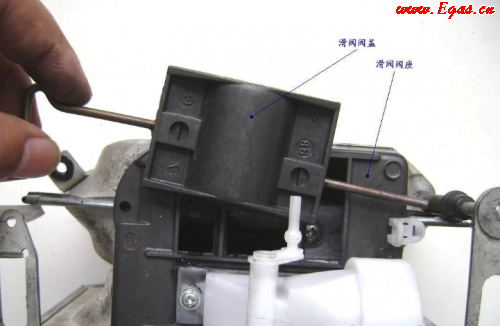

卸下滑阀阀盖：

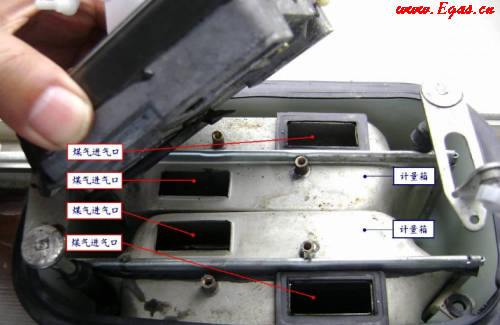

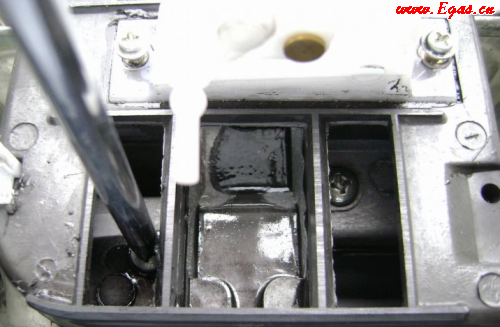

再卸滑阀阀座：

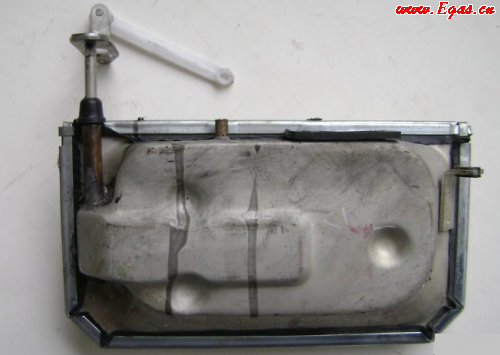

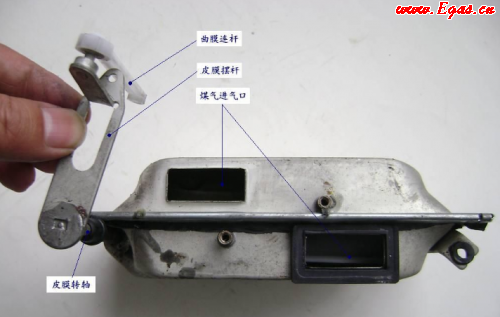

取出计量箱：

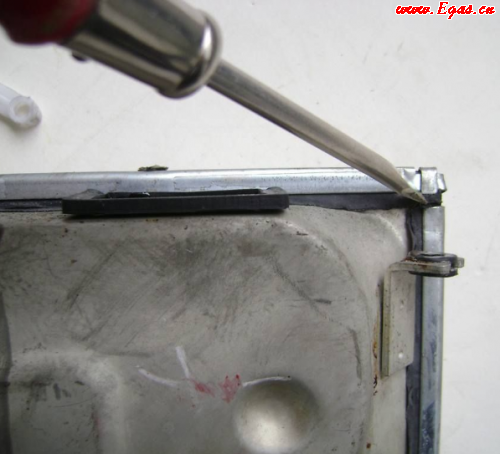

拆开计量箱：

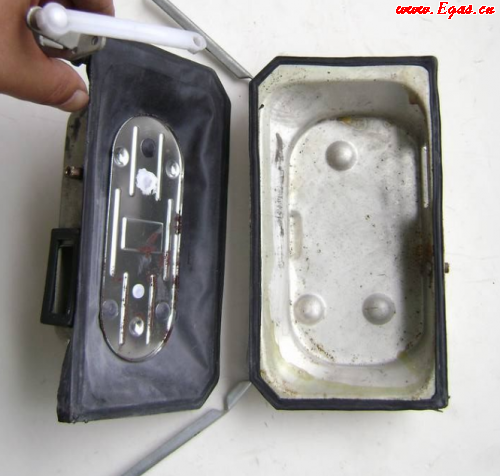

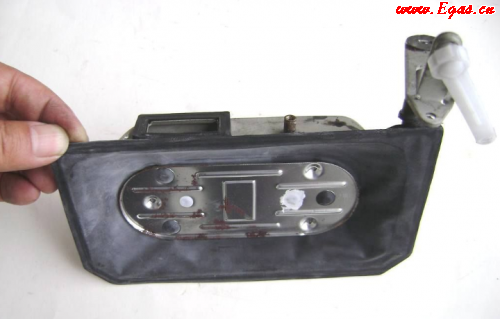

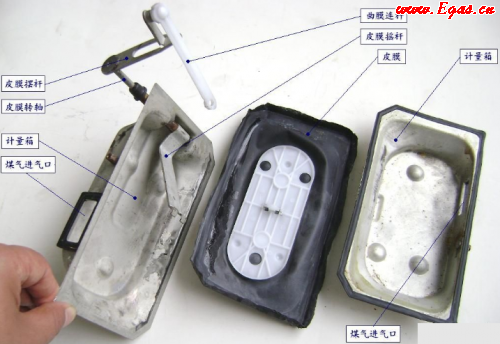

分开计量箱左、右计量室（又称皮囊），中间是皮膜：

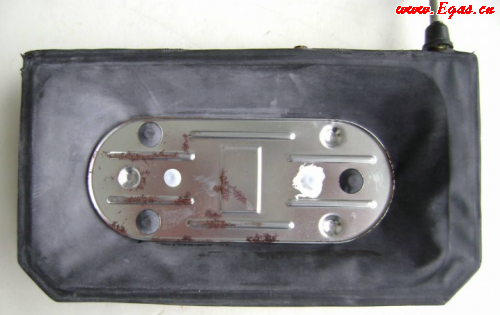

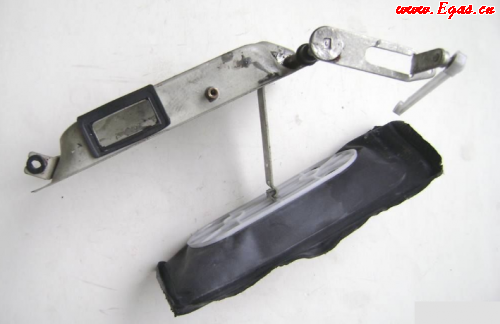

皮膜用合成橡胶制成。曾经用浸油薄羊皮制作，故称“皮膜”：（在封闭的计量箱内的皮膜一侧充进气体、另一侧排出气体并通过皮膜带动连杆汇交力系，将气体的回转量传到计数装置上，达到计量的目的。皮膜是煤气表中的关键部件，要求它：质地柔软、翻转省力、耐磨耐折；在规定的使用压力范围内，不伸长变形、不透气、耐煤气腐蚀等。）
