图解CNG储配站卸车安全操作规范——奥德燃气公司

策划:  涛(奥德燃气公司网站编辑 )

撰文:邱中书(临沭奥德燃气公司总工程师)

摄影万微(临沭奥德燃气公司办公室主任)

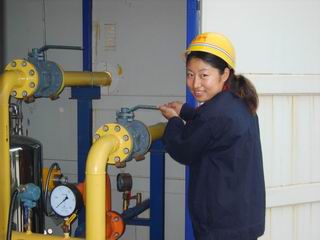

(图一)卸车人员必须穿防静电工作服,戴安全帽,严禁穿钉子鞋,关闭手机。

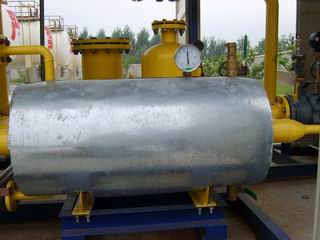

(图二)锅炉要提前运行,保证热交换器温度在50℃以上;准备好充足氮气或空气,使储气罐有足够的工作压力,保证一级高压器及自动切断阀正常工作。

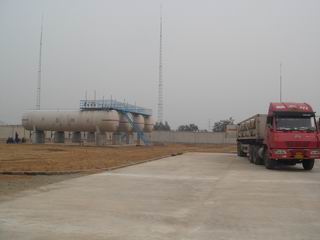

(图三)运输压缩天然气的槽车到站区就位。卸车前关闭CNG站内及卸车柱上所有阀门,操作人员必须使用防爆工具。

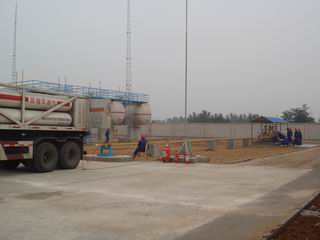

(图四)稳好、接好静电接地线,将卸车高压软管与槽车接口连接。卸车时应保护好高压软管,防止磕碰。

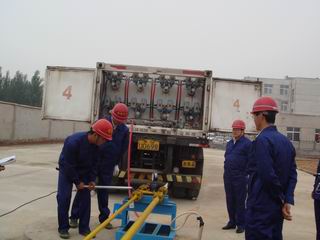

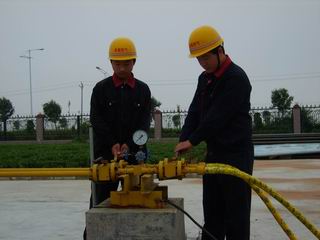

图五)缓慢打开槽车卸气阀,再打开卸气柱进口阀,观察卸气柱上的压力表是否与槽车一致。

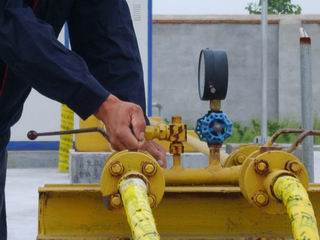

(图六)打开进口放气阀将高压软管内空气排空,关闭放气阀。

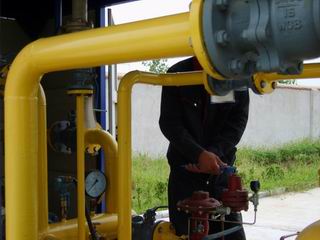

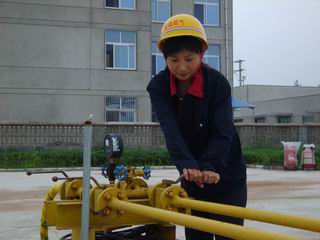

(图七)打开储气罐进口管道球阀。

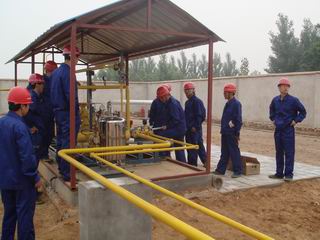

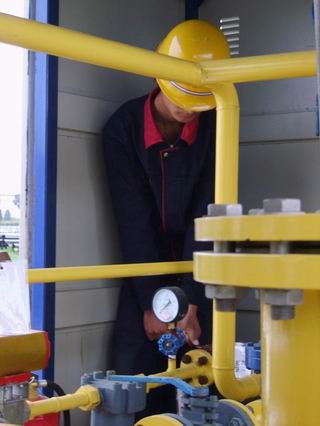

(图八)当压力稳定后缓慢打开CNG进口DN25高压球阀。



(图九)将一级调压器的压力缓慢提升,当压力提升至1.0Mpa时,可将大罐进口球阀及罐顶球阀缓慢打开,此时可观察一级调压器后压力是否在变化或波动,当前后气流畅通时可将一级调压器后压力控制在1.5Mpa以下。



(图十)开始正常卸气,当槽车压力降到1.5Mpa以下、一级调压器已不能工作时,这时可将旁通阀打开,关闭一级调压器阀门,以槽车的自身压力直接向大罐送气,直卸至槽车压力与大罐压力平衡为止。此时要保证一个储罐在空罐的状态下,压力控制在0.1Mpa以下,最后将槽车气体卸入此罐,保证槽车气体尽量卸净。

(图十一)当确认槽车内的天然气已卸完时,先关闭槽车上的阀门,再关闭卸气柱的进口阀门。



(图十二)打开放气阀门将高压软管内的压力泄掉,拆去高压软管及静电接地线,使槽车尽快离开罐区。
