150立方立式LNG储罐技术特性参数表及结构接管示意图

摘 要

150立方立式LNG储罐技术特性参数表及结构接管示意图:
工作压力 ≤0.60MPa
设计压力 0.66MPa
工作温度 -162℃
设计温度 -192℃
全容积 157.9立方米

 150立方立式LNG储罐技术特性参数表及结构接管示意图:

工作压力 ≤0.60MPa
设计压力   0.66MPa
工作温度   -162℃
设计温度   -192℃
全容积     157.9立方米

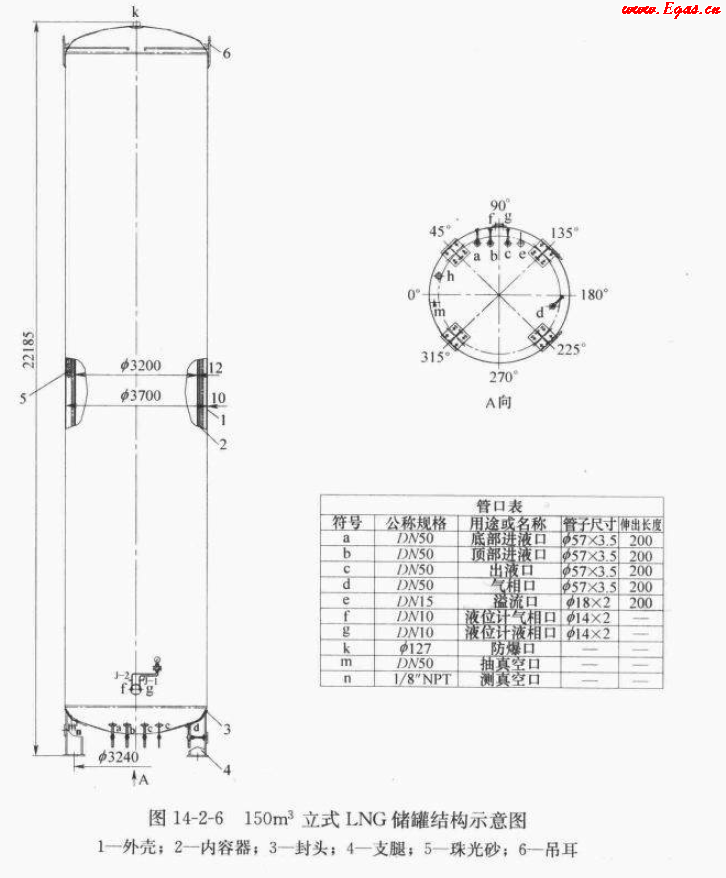

150立方立式LNG储罐结构接管示意图


150立方立式LNG储罐技术特性参数表

本图节选自《燃气工程设计手册》
