某国际商城商业燃气工程施工图CAD图纸VIP会员专享

摘 要

某国际商城商业燃气工程施工图CAD图纸VIP会员专享:天然气:确定挂表厨房有2个25标方/h、13个30标方/h,9个50标方/h,15个60标方/h,1个80标方/h,1个150标方/h; 共计总供气量2020标方/h,取同时工作系数0.5,计同时供气最大流量1010标方/h。

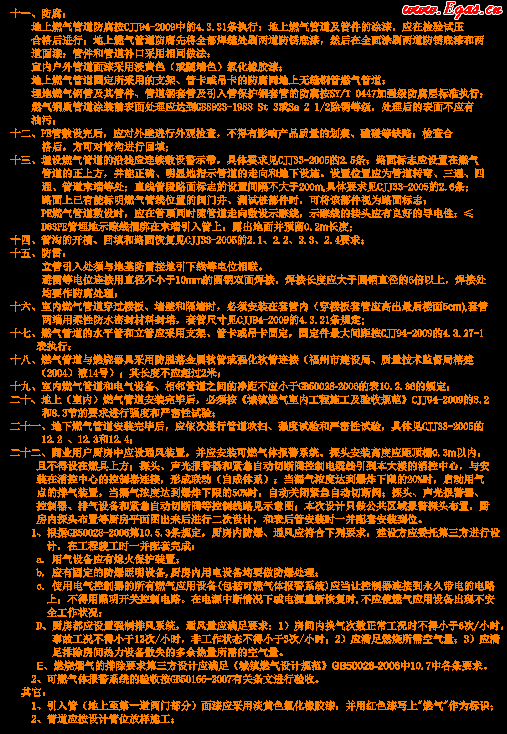

 某国际商城商业燃气工程施工图CAD图纸VIP会员专享——约30多张图纸,非全套完整版

一、设计依据:

    建设方提供的建施平面图;

    建设方(甲方)设计委托书;

二、设计施工及验收主要依据的规范:

   《城镇燃气设计规范》                                                 GB50028-2006

   《聚乙烯燃气管道工程技术规程》                                       CJJ63-2008

   《现场设备、工业管道焊接工程施工及验收规范》                         GB50683-2011

   《城镇燃气输配工程施工及验收规范》                                   CJJ33-2005

   《城镇燃气室内工程施工及验收规范》                                   CJJ94-2009

   《建筑设计防火规范》                                                 GB50016-2006

   《建筑物防雷设计规范》                                               GB50057-2010

   《涂装前钢材表面锈蚀等级和除锈等级》                                 GB8923-1988

   《承压设备无损检验》                                                 JB 4730-1-6-2005

   《火灾自动报警系统设计规范》                                         GB50116-2008

   《火灾自动报警系统施工及验收规范》                                   GB50166-2007

   《金属波纹管》JB/T 6169-2006

三、设计范围:

    ***国际商城商业燃气工程。

四、设计规模:

    天然气:确定挂表厨房有2个25标方/h、13个30标方/h,9个50标方/h,15个60标方/h,1个80标方/h,1个150标方/h;

    共计总供气量2020标方/h,取同时工作系数0.5,计同时供气最大流量1010标方/h。

五、设计参数:

    气源及其主要参数:天然气,0.70kg/标方,36.8MJ/标方;

    管道设计压力:中压管道0.4MPa;庭院管道0.2MPa,5000Pa(厨房);

    管道运行压力:中压管道0.1MPa;低压管道2000-5000Pa;

    管道设计温度: 常温

六、连接方式:
