华润系统小型LNG释放撬装设备采购EPC项目(设备+安装)招标文件

摘 要

华润系统小型LNG释放撬装设备采购EPC项目(设备+安装)招标文件,WORD可编辑格式。本技术规格书适用于LNG释放撬装设备项目工程建设所用的设备,它提出了LNG释放撬装设备主要设备的功能设计、结构、性能、安装和调试等方面的技术要求。

华润系统小型LNG释放撬装设备采购EPC项目(设备+安装)招标文件

 1、总则

特别提示:请认真阅读《投标人须知前附表》注意事项。
(1)本技术规格书适用于LNG释放撬装设备项目工程建设所用的设备,它提出了LNG释放撬装设备主要设备的功能设计、结构、性能、安装和调试等方面的技术要求。
(2)本设备技术规格书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合或优于本规范书的优质产品。
(3)如果投标方没有以书面形式对本规格书的条文提出异议,则意味着投标方提供的设备完全符合本规格书的要求。
(4)本设备技术规范书未尽事宜,由买、卖双方协商确定。
2、技术标准
LNG释放撬装设备项目主要设备的设计、材料、制造和调试过程中应符合现行的国标及行业标准要求外,还应遵循下述标准(不限于)。下列标准如被修订,请投标方按照最新版本标准使用。
《液化天然气(LNG)生产、储存和装运》GB/T 20368
《爆炸和火灾危险环境电力装置设计规范》GB50058
《火灾自动报警系统设计规范》GB50116
《爆炸和危险场所电气安装验收规范》GB50257
《低压配电设计规范》GB50054
《工业企业照明设计标准》GB50034
《城镇燃气设计规范》GB50028
《车用压缩天然气》GB18047
《爆炸性气体环境用电器设备  第1部分  通用要求》GB3836.1
《爆炸性气体环境用电器设备  第2部分  隔爆型“d” 》GB3836.2
《低温液体运输车》JB/T6897
《LNG汽车燃料系统标准》NFPA57(参考)
3、设备使用环境温度
(1)安装地点:户外
(2)周围空气温度:最高温度   35℃;最低温度   -28 ℃。
(3)污秽等级:≤III级
(4)地震烈度:     8度
(5)风速:不超过     m/s
(6)环境相对湿度: ≤     %(+25℃)
4、设备总说明

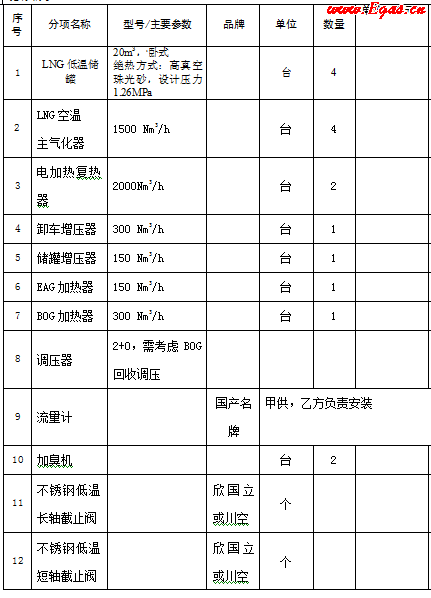

设备组成模式为:真空储罐独立安装在防火堤(围堰)内的储罐基础上,储罐增压器安装在储罐下方;卸车增压器单独成撬;EAG加热器、BOG加热器、电加热复热器、调压计量、加臭设备、仪表风系统、以及配套的工艺管路、阀门等成一个撬;撬跟撬需要连接安装;站控管理系统安装在控制室内。
