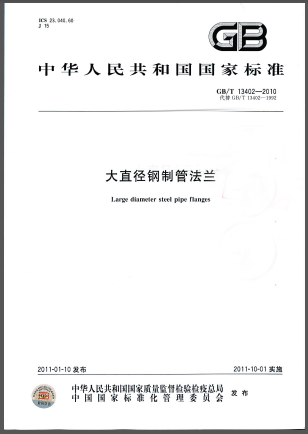

大直径钢制管法兰GB/T 13402-2010

本标准规定了大直径钢制管法兰的型式、尺寸及要求,材料,压力-温度额定值,尺寸公差,试验,检验与验收,供货要求及标记与标志。

本标准适用于公称压力范围为Class75~Class900、公称尺寸范围为NPS26~NPS60的大直径钢制管法兰及法兰盖。

———ASMEB16.47—2006标准采用英制螺栓,螺栓孔径采用英制尺寸,本标准采用公制螺栓,螺栓孔径与公制螺栓相配套;

———法兰材料采用我国的有关材料标准,压力-温度额定值根据我国材料进行相应的修改。同时本标准以附录的形式给出了ASTM B16.47—2006标准的有关法兰材料以及相对应的压力-温

度额定值;

———以附录的形式增加了法兰的参考质量;

———以附录的形式增加了法兰的订货合同数据;

———取消了公称压力为Class400的法兰。

本标准代替GB/T13402—1992《大直径碳钢管法兰》,与原标准相比主要变化如下:

———将原标准的名称《大直径碳钢管法兰》改为《大直径钢制管法兰》,标准的适用范围也从原来的碳钢管法兰扩大到各种材料的钢制管法兰;

———原标准只有一个法兰系列(B系列),根据ASMEB16.47—2006标准,本标准包括了A、B两个法兰系列;

———根据ASMEB16.47—2006标准,增加了公称压力为Class75的法兰尺寸;

———根据ASMEB16.47—2006标准,增加了法兰盖的有关内容;

———根据ASMEB16.47—2006标准,增加了环连接面的密封面型式;

———根据ASMEB16.47—2006标准,对法兰外径、螺栓孔中心圆直径、法兰厚度及法兰高度等尺寸进行了修订;

———对法兰的材料、压力-温度额定值、尺寸公差及标记等内容进行了全面的补充和修订;

———增加了试验、检验与验收、供货要求等内容;

———以附录的形式增加了法兰的参考质量;

———以附录的形式增加了法兰的订货合同数据;

———以附录的形式增加了法兰的压力-温度极限额定值;

———根据ASMEB16.47—2006标准,对法兰的公称压力标记进行了修改;PN20改为Class150,PN50改为Class300,PN110改为Class600,PN150改为Class900。

本标准的附录A 为规范性附录,附录B、附录C、附录D为资料性附录。

本标准已于2019.12.01被GB/T 13402-2019替代 废止。
