钢制管道焊接及验收GB/T 31032-2023_标准规范

摘要

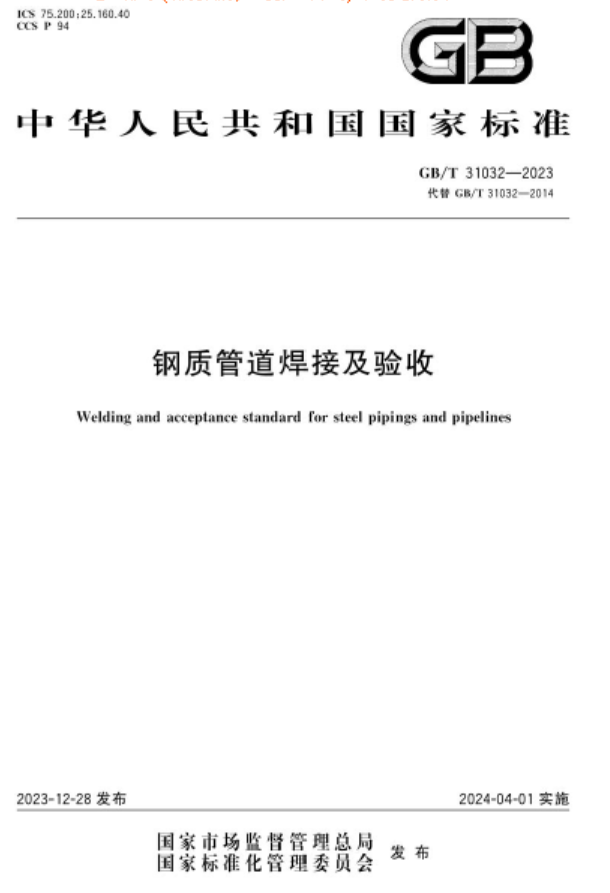

钢制管道焊接及验收GB/T 31032-2023

《钢制管道焊接及验收》GB/T 31032-2023标准于2023年12月28日发布，将于2024年4月1日起实施，本文件代替 GB/T 31032-2014《钢质管道焊接及验收》,与GB/T31032-2014相比,除结构调整和编辑性改动外，主要技术变化如下:

a）更改了适用范围,将适用介质中的“燃气”改为“天然气”,将适用范围“输送管线、管网、阀室和站场”改为“长输管道、集输管道”,删除了“气焊”焊接方法,增加了X射线数字成像检测、X射线计算机辅助成像检测等验收要求(见第1章,2014年版的第1章);

b）删除了“业主”“承包商”“根焊”“返修”“焊缝”“显示”“合格焊工”“焊工考试”“焊接工艺评定”的术语和定义(见2014年版的3.1、3.2、3.5、3.9、3.12、3.16、3.18、3.19、3.21);

c）增加了“焊接工艺评定报告”“自动焊”“根焊道”“背面焊”“返修焊”“全壁厚返修”“部分壁厚返修”“背面内返修”“二次返修”“修补”“焊接热输人”“预热温度”“道间温度”“焊后热处理”“空心焊道”“回火焊道”“堆焊修复”的术语和定义(见 3.2、3.5、3.10、3.11、3.15~3.24、3.28~3.30);

d）更改了“预焊接工艺规程”“焊接工艺规程”“机动焊”“旋转焊”“固定焊”“缺陷”“内凹”术语的定义(见 3.1、3.3、3.4、3.7、3.8、3.26、3.27,2014年版的 3.20、3.22、3.3、3.10、3.11、3.15、3.17)；

e）增加了缩略语(见第4章);

f）增加了人员、焊接工艺、焊接环境的内容(见第5章);

g）更改了对管材及管件的具体要求(见5.2.1,2014年版的4.2.1):

h）更改了填充材料类型和规格(见5.2.2.1,2014年版的4.2.2.1);

i）更改了焊接工艺评定基本要素,增加了夏比冲击韧性试验、宏观金相试验、拉伸试验、背弯和面弯试验、侧弯试验、SSC 试验、HIC试验、CTOD试验、硬度试验的方法及要求等内容(见第6章，2014年版的第5章):

j）更改了上岗考试方法、单一考试适用壁厚范围,增加了支管连接单一考试技术要求等内容(见第7章,2014年版的第6章):

k）更改了管口组对错边量要求、焊缝外观检查尺寸要求,增加了不等壁厚对接焊口坡口形式、对口器使用要求等内容(见第8章,2014年版的第7章)；

l）更改了无损检测人员要求,增加了X射线数字成像检测、X射线计算机辅助成像检测、相控阵超声检测、全自动超声检测等方法(见第9章,2014年版的第8章)；

m）增加了X射线数字成像检测、X射线计算机辅助成像检测、相控阵超声检测、全自动超声检测等评定要求,更改了射线检测气孔、磁粉检测圆形缺陷、渗透检测圆形缺陷、超声检测体积缺陷评判指标等内容(见第10章,2014年版的第9章);

n）增加了返修要求、返修焊的焊接工艺评定基本要素、返修焊规程、返修焊工上岗考试等内容(见第11章);

o）增加了X射线数字成像检测、X射线计算机辅助成像检测、相控阵超声检测、全自动超声检测等内容,更改了射线检测、超声检测等内容(见第12章,2014年版的第11章);
