异种奥氏体不锈钢焊接材料选择及工艺措施

摘 要

为了提高相同金相组织、 不同化学成分和性能异种不锈钢的焊接质量,对具有相同类型金相组织的022Cr17Ni12Mo2 和06Cr23Ni13 奥氏体不锈钢的焊接性进行了分析,采用Gr-Ni 钢舍夫勒图进行焊接材料的初选,重点介绍了异种奥氏体不锈钢焊材的选择及焊接工艺要点。 研究结果显示,异种奥氏体不锈钢的焊接工艺重点在于焊材的选择,可按Gr-Ni 钢舍夫勒图进行初选,但最终的确定还要进行必要的工艺试验和性能检测。 此工艺方案能为异种奥氏体不锈钢的焊接提供一定的借鉴。

 摘 要:为了提高相同金相组织、 不同化学成分和性能异种不锈钢的焊接质量,对具有相同类型金相组织的022Cr17Ni12Mo2 和06Cr23Ni13 奥氏体不锈钢的焊接性进行了分析,采用Gr-Ni 钢舍夫勒图进行焊接材料的初选,重点介绍了异种奥氏体不锈钢焊材的选择及焊接工艺要点。 研究结果显示,异种奥氏体不锈钢的焊接工艺重点在于焊材的选择,可按Gr-Ni 钢舍夫勒图进行初选,但最终的确定还要进行必要的工艺试验和性能检测。 此工艺方案能为异种奥氏体不锈钢的焊接提供一定的借鉴。

关键词: 异种奥氏体不锈钢; 焊接; 焊接材料; 舍夫勒图

0 前 言

奥氏体不锈钢广泛应用于食品、 机械、 制药、 船舶 HVAC、 造纸及工矿企业等领域[1-4]。 散装化学品船和液化气体船的货舱,以及油、 气、水处理用的受压容器一般采用奥氏体不锈钢或双相不锈钢建造。 奥氏体不锈钢的焊接质量问题主要是晶间腐蚀、 裂纹等,特别是焊接裂纹需要严格控制。 如何使不锈钢焊接,特别是具有相同组织、 不同化学成分和性能的异种不锈钢进行高质量焊接,诸多学者进行了广泛的研究,但通常研究的都是碳钢与不锈钢、 合金钢与不锈钢的焊接工艺,这些均属于不同类型金相组织的异种钢焊接,对于异种奥氏体不锈钢焊接工艺的研究较少。 常用奥氏体不锈钢的牌号很多,其中022Cr17Ni12Mo2 钢和06Cr23Ni13 钢就属于具有相同类型金相组织的异种奥氏体不锈钢。 本研究以022Cr17Ni12Mo2 钢和06Cr23Ni13 钢为例来分析异种奥氏体不锈钢的焊接工艺。

1 焊接性分析

1.1 022Cr17Ni12Mo2不锈钢

022Cr17Ni12Mo2 为我国奥氏体不锈钢新标准牌号,ASTM 标准为 316L。 022Cr17Ni12Mo2不锈钢由于含有2%~3%的Mo 元素使其具有良好的抗点蚀能力,主要用于海洋工程环境[5-7],其化学成分及力学性能见表1 和表2。

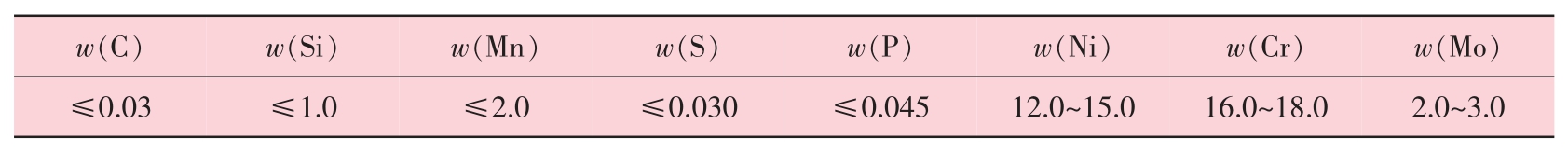

表1 022Cr17Ni12Mo2 不锈钢的化学成分 %

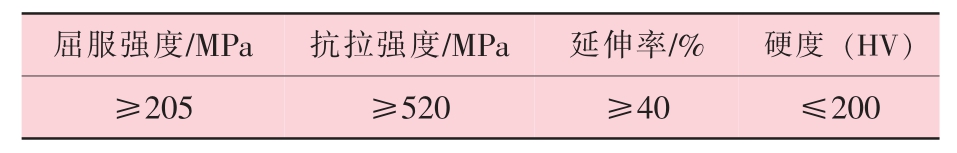

表2 022Cr17Ni12Mo2 不锈钢的力学性能

022Cr17Ni12Mo2 不锈钢焊接性能良好,常用的焊接方法均可对其进行焊接,如焊条电弧焊、 TIG 焊、 MIG 焊及埋弧焊等。 焊材选择可以根据其相应的用途来确定,例如316Cb 焊材、316L 焊材或 309Cb 焊材。 022Cr17Ni12Mo2 不锈钢焊前不需要预热,焊后不需要进行热处理。

1.2 06Cr23Ni13不锈钢

06Cr23Ni13 为我国奥氏体不锈钢新标准牌号,ASTM 标准为309S。 06Cr23Ni13 奥氏体不锈钢主要应用于石油化工、 食品、 机械、 建筑、 核电装备以及航天航空制造等行业[8-9],其化学成分及力学性能见表3 和表4。 06Cr23Ni13 不锈钢具有良好的焊接性能,可采用常用的焊条电弧焊、 TIG 焊、MIG 焊及埋弧焊等方法进行焊接。 焊接时可根据产品使用情况,采用309 和309L 等焊丝、 焊条进行焊接,焊后一般不需要进行退火热处理。

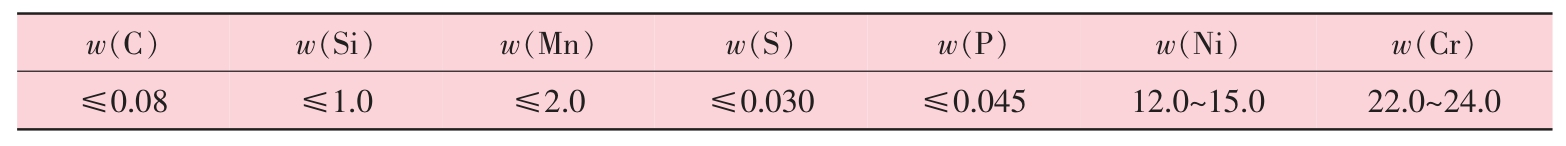

表3 06Cr23Ni13 不锈钢的化学成分 %

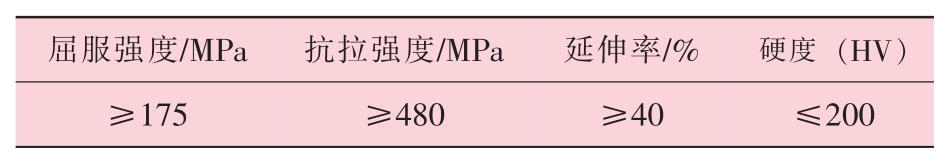

表4 06Cr23Ni13 不锈钢的力学性能

2 焊接工艺

2.1 焊材选择

按中国船级社 《材料与焊接规范》 第三章第八节规定,不锈钢焊材根据其认可时采用的不锈钢母材进行分级。 焊材级别316L 对应认可时采用的母材为 022Cr17Ni12Mo2 (S31603); 焊材级别 309L对应认可时采用的母材为06Cr23Ni13 (S30908)。奥氏体不锈钢焊材熔敷金属的力学性能应该符合中国船级社 《材料与焊接规范》 第三章第八节规定,具体要求见表5。

表5 奥氏体不锈钢焊材熔敷金属的力学性能要求

注: 奥氏体不锈钢应在-20 ℃条件下进行冲击试验。

异种奥氏体不锈钢焊接过程中焊材的选择直接影响其焊接质量,在异种奥氏体金属接头的焊缝和熔合区也存在一个过渡区,过渡区的化学成分、 金相组织都不均匀,物理性能、 力学性能都有一定的差异,可引起焊接接头缺陷。 要保证焊接接头质量,焊材的选择必须按照母材的化学成分、 性能、 接头形式和使用要求等综合考虑。022Cr17Ni12Mo2 与06Cr23Ni13 奥氏体不锈钢焊接时,在焊材选择上也需要遵循一般原则,即在无裂纹的前提下,保证焊缝金属的耐蚀性能和力学性能与母材基本相当,或高于母材,一般要求其合金成分大致与母材成分匹配[10-11]。 奥氏体不锈钢焊接过程中,希望焊缝金属含有一定量的铁素体组织 (约5%最佳),以保证其有一定的耐蚀性能和抗裂性能。 考虑到309S 是耐热不锈钢,对焊缝中的铁素体含量需要控制,焊缝中合金元素的含量是决定因素,尤其是Cr 和Ni 的比例。 焊缝中合金元素含量的影响因素主要有焊材、 母材和熔合比。 熔合比一般和焊接方法有很大关系,焊接方法确定后,熔合比的调节范围一般不大。 所以在确定焊接方法后,焊材的选择是主要考虑的问题,焊材一般可先按Gr-Ni 钢舍夫勒图估算法进行初步选择,然后以工艺试验进行验证。

根据舍夫勒图按焊缝金属中的Cr 当量和Ni当量值估算出铁素体的含量,若焊缝金属组织处于A+F (奥氏体+铁素体) 区域,则焊缝组织含有一定量的铁素体,具有一定的抗裂性能。 Gr-Ni 钢舍夫勒图如图1 所示。

图1 1 Gr-Ni 钢舍夫勒图

舍夫勒图估算法的具体步骤如下: ①明确焊接所采用的焊接工艺方法、 焊件的坡口形式; ②对所选焊材的化学成分及各基体 (即母材) 的化学成分进行统计; ③计算第一层焊缝 (即打底焊缝) 中的化学成分。 通常情况下,第一层的稀释率最大,同时焊接应力也是最大的,只要第一层不产生裂纹,第二层、 第三层一般不会产生裂纹。 所以我们计算焊缝金属的化学成分时,只要计算第一层 (即打底层) 即可; ④计算第一层焊缝 (即打底焊缝) 中的Cr 当量和Ni 当量; ⑤在Gr-Ni 钢舍夫勒图中查找计算出Cr 当量和Ni 当量所对应的点所处的区域,若对应的点处于A+F区域 (铁素体含量约5%),则说明焊材选择合适,否则需要重新选择焊材。

以 022Cr17Ni12Mo2 钢与06Cr23Ni13 钢采用焊条电弧焊为例进行比较,焊件开60°V 形坡口,焊条分别选用 E308 (牌号 A102 或 A107) 和E309 (牌号 A302 或 A307),其化学成分见表6。

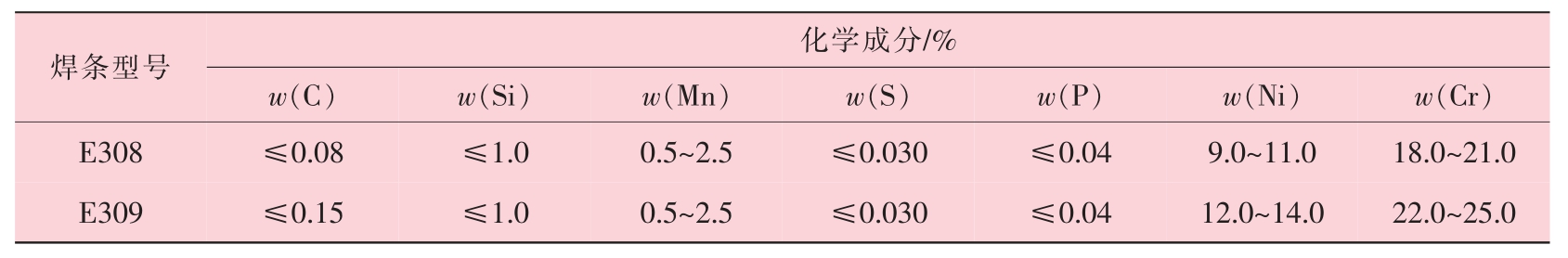

表6 E308 与 E309 焊条化学成分

第一层焊缝中熔化的基体金属约占40%,由于022Cr17Ni12Mo2 钢与06Cr23Ni13 钢同属奥氏体不锈钢,且导热系数接近,因此两种基体金属的熔合量也接近,各占焊缝金属的20%,填充金属 (焊条) 约占 60%。 由表 1、 表 3 和表 6中的数据计算出第一层焊缝的化学成分见表7。

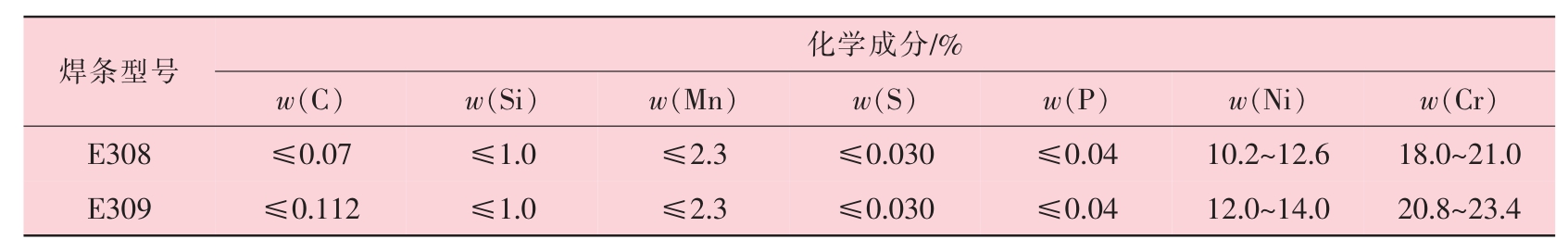

表7 第一层焊缝化学成分

焊缝中的铬当量Creq 和镍当量Nieq 的计算暂不考虑 Nb、 N 和 Cu 等影响,选用 E308 焊条时,

Creq=(Cr+Mn+1.5Si)×100%=19.9%~22.5%,

Nieq=(Ni+30C+0.5Mn)×100%=13.45%~15.85%。选用E309 焊条时,

Creq=(Cr +Mn+1.5Si)×100%=22.3%~24.9%,

Nieq=(Ni+30C+0.5Mn)×100%=16.51%~18.91%。

由舍夫勒图可以看出,选用E308 焊条时,焊缝的铬当量Creq 和镍当量Nieq 的交点范围均在A区域,焊缝易形成方向性强的粗大柱状晶,会促进有害杂质的偏析,容易形成连续的晶间液态夹层,从而增大热裂纹倾向,说明该焊条不可用;选用E309 焊条时,焊缝的铬当量Creq 和镍当量Nieq 的交点范围均在 A+F 区域 (约在 0~5%区内),即奥氏体+少量铁素体。 相关文献指出,焊缝中存在少量的δ 铁素体 (约 5%最佳) 可以大幅度提升焊缝的抗裂性能[12],说明E309 焊条可用。 但是,这只能说明使用E309 焊条进行焊接可以避免焊接裂纹,并不能说明此焊条能满足接头的力学性能要求,焊材熔敷金属的力学性能还应该符合中国船级社 《材料与焊接规范》 第三章第八节规定,必要时还需要通过焊接工艺试验来确定。

2.2 焊接工艺要点

(1) 焊接方法。 奥氏体不锈钢对焊接方法没有特殊要求,常用的有焊条电弧焊、 TIG 焊、MIG 焊以及埋弧焊。 具体采用哪种焊接方法,需要根据生产效率和焊接质量要求等加以确定。

(2) 焊接热输入的控制。 合理控制焊接工艺参数,避免焊接接头产生过热现象。 奥氏体不锈钢导热率小,热量散失困难,容易使热影响区产生过热区。 另外,因电阻率高,焊条存在红硬性。 因此,采用焊条电弧焊接时需要选择较小的焊接规范,焊接电流不宜过高。 宜采用小电流、快速焊的方法,采用短弧焊接,多层焊每层焊缝的厚度最好不要超过4 mm。

(3) 预热、 后热以及道间温度的控制。 奥氏体不锈钢焊接时,一般不需要焊前预热,也不需要焊后热处理,而且应该适当加快冷却速度,并在多层焊过程中严格控制道间温度,最好在150 ℃以内,必要时可以采取水冷措施。

(4) 熔合比的控制。 焊缝的化学成分变化对焊缝组织影响很大,为确保得到理想的焊缝组织,必须保证焊缝的化学成分稳定,因此,应该尽可能控制焊接工艺,以保证熔合比稳定。 熔合比与焊件的坡口形式、 焊接方法及填充材料都有一定的关系,当坡口形式、 焊接方法及焊条成分确定以后,熔合比的控制主要是靠控制焊接工艺参数,其中焊接电流对熔合比的影响最大,焊接过程中宜选择小电流、 快速焊、 短弧焊,此方法能很好地控制焊缝中铁素体的含量,有利于避免焊接裂纹的产生。

(5) 加强被焊工件的表面控制。 焊前和焊后的清理工作常常会影响到奥氏体不锈钢的耐蚀性。 焊前坡口清理工具需要采用不锈钢专用打磨工具,并注意不要碰伤工件其他部位,焊接过程中注意不能在工件表面随意引弧,焊后清理需采用不锈钢专用工具,如不小心碰伤或划伤工件表面,需要对碰伤或划伤部位进行防腐处理 (如抛光处理等)。

3 结束语

异种奥氏体不锈钢的焊接工艺重点在于焊材的选择,其次才是焊接工艺控制。 本研究022Cr17Ni12Mo2 与06Cr23Ni13 奥氏体不锈钢焊接时,焊材选择可按Gr-Ni 钢舍夫勒图进行初步选择,但要注意不管是何种钢的焊接,焊材的选择均基于工艺试验,必须满足使用要求。 奥氏体不锈钢焊接需要注意工件表面的保护,避免受到碳污染。 另外,焊接过程中适时强冷对焊接质量的控制是有利的。

参考文献:

[1]周文.1Cr18Ni9Ti与12Cr1MoV异种钢接头焊接工艺[J].焊接技术,2002(5):29-30.

[2]武斌.活性剂对309S不锈钢TIG焊电弧特性及焊缝性能的影响[D].成都:西南石油大学,2016.

[3]潘正军.20#碳钢与316L不锈钢异种钢的焊接[J].广东造船,2005(3):26-29.

[4]陈博.基于响应曲面法的1Cr18Ni9Ti铣削力试验研究[J].煤矿机械,2018,39(7):33-35.

[5]汤彦斌.316L与Q345B异种钢的焊接工艺[J].电焊机,2018,48(4):91-93.

[6]王敏华,顾天杰.316L超低碳不锈钢的焊接性分析[J].广州化工,2015,43(8):126-128,200.

[7]许骥,王鹏,焦德义.船用20钢与316L不锈钢的异种钢管焊接工艺[J].船海工程,2016,45(1):23-25,31.

[8]赵喆敏.奥氏体不锈钢316L焊接性能探讨[J].机械管理开发,2002(增刊1):12-14.

[9]徐祥久,孙伟,黄超.316L奥氏体不锈钢厚板焊接工艺及接头性能研究[J].锅炉制造,2015(8):45-47,57.

[10]李箕福,王移山,薛春月.不锈钢及耐蚀耐热合金焊接

100问[M].北京:化学工业出版社,2000.

[11]康秀红,胡小强,郑雷刚,等.Cr/Ni当量比对CAP1400核主泵泵壳用奥氏体不锈钢性能的影响[J].材料研究学报,2018,32(2):142-148.

[12]刘会杰.焊接冶金与焊接性[M].北京:机械工业出版社,2007.
