摘　要：以1750m³液化天然气(LNG)子母罐的安全保护系统为例，探讨四级安全保障系统(自力式降压调节阀—BOG压力控制阀—安全阀—泄放阀和呼吸阀)的设置方式和工艺过程，从经济上分析了设置BOG压力控制阀的必要性。

关键词：LNG储罐；  安全保护；  自力式降压调节阀；  BOG压力控制阀；  安全阀

Setting of Four-level Safety Protection System of Liquefied Natural Gas Tank

Abstract：Taking the safety protection system of 1750m³ liquefied natural gas(LNG)cluster tanks for example，the setting mode and process flow of the fourlevel safety protection system composed of self-operated depressurization regulating valve，BOG pressure control valve，relief valve，discharge valve and breather valve are described．The necessity for setting BOG pressure control valve iS analyzed economically．

Keywords：liquefied natural gas tank；safety protection；self-operated depressurization regulating valve；BOG pressure eontrol valve：relief valve

1　概述

由于LNG工厂、卫星站、储配站的产量或储存量较大，均需要设置大容量的LNG储罐，其安全可靠性要求较高，事故情况下造成的损失和影响也较大，因此设置一套安全、可靠、成熟、经济的储罐安全保障系统尤为必要。本文以传统1750m³LNG子母罐为例，介绍一套较为安全可靠、经济实用的安全保障系统——四级安全保障系统。

传统1750m³LNG子母罐内部设置7个子罐，每个子罐罐容为250m³，材质为06Crl9Ni10，最高工作压力为0.6MPa，设计压力为0.66MPa，设计温度为-196℃；母罐为平底拱盖结构，几何容积(子母罐夹层)为2515m³，材质为Q345R，最高工作压力为1kPa，设计压力为3kPa；子母罐夹层保冷方式为填充珠光砂，并通入氮气保持正压。

2　LNG储罐四级安全保障系统的设置

为使储罐安全，防止超压，确保稳定、可靠供气，设置了四级安全保障系统，即自力式降压调节阀—BOG压力控制阀—安全阀—泄放阀和呼吸阀。该安全保障系统比常规安全保障系统增加了BOG压力控制阀。

①第一级：自力式降压调节阀

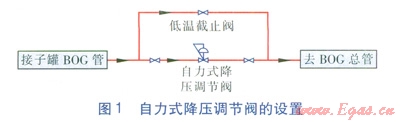

自力式降压调节阀为机械式，设置于储罐BOG管上，调节阀前压力(即储罐气相压力)，见图1。自力式降压调节阀为储罐气相的第一道压力调节阀，当气相压力达到或超过设定值时，气体压力推动膜片，促使阀口打开，排放阀前气体，降低压力；当气相压力小于设定值时，弹簧推动膜片，关闭阀口。

设定压力为0.6MPa，当储罐压力达到或者超过0.6MPa时，自力式降压调节阀自动开启，降低压力，保证储罐工作压力维持在0.6MPa以下，满足安全需要。

②第二级：BOG压力控制阀

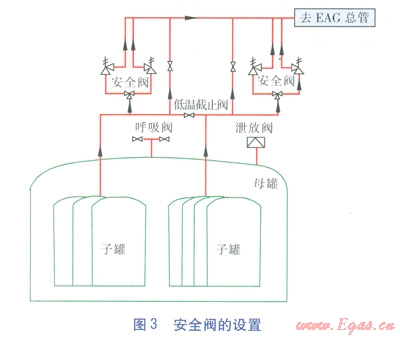

BOG压力控制阀为气动式薄膜凋节阀，设置于自力式降压调节阀后、BOG总管的支管路上，进口与BOG总管连接，出口与放空主管连接，取压点设置在BOG压力控制阀前储罐BOG管上，当取压点压力达到设定值时，阀门开启，实现少量放散。BOG压力控制阀的设置见图2(图2中EAG指安全放散气体)。

取压点设定压力为0.62MPa和0.63MPa。当储罐由于某种原因(保冷部分失效、LNG翻滚等)导致蒸发量增大，储罐气相和BOG总管压力持续升高。当取压点压力达到0.62MPa时，站控系统执行声光报警，提醒生产人员进行故障排除；如故障不能得到及时排除，储罐气相和BOG总管压力仍继续升高，当取压点压力达到0.63MPa时，BOG压力控制阀开启，实现少量持续放空，取压点的压力维持在0.63MPa。

由于BOG压力控制阀为气动式，通过站控系统实现对取压点压力的调节，其安全、可靠性较传统的机械式压力调节阀高，能够更好地实现系统要求的超压放散功能。

另外，此BOG压力控制阀与安全阀的区别在于：安全阀实现的是压力保护功能。如出现事故工况，系统超压，达到安全阀开启压力时，安全阀全部开启，放空气体直至系统压力为0.54MPa(安全阀的回座压力)时，安全阀才会关闭，停止放散，属于间歇大量放散过程。BOG压力控制阀是实现对压力的调节和控制，可通过调节阀的阀门开度实现对系统压力的保护，超压气体较少时，阀口少量开启；超压气体较多时，阀口开度增大，增大放散量以实现取压点稳定在0.63MPa，属于连续稳定的少量放散过程。BOG压力控制阀开启的设定压力值略低于安全阀的开启压力值，正是为了避免安全阀频繁开启引起大量放空，在安全阀开启前就动作，实现压力控制。

可见，设置BOG压力控制阀适用于LNG系统少量超压放散的情况，可以更好地避免因少量超压导致安全阀开启等情况，减少放空量。

③第三级：安全阀

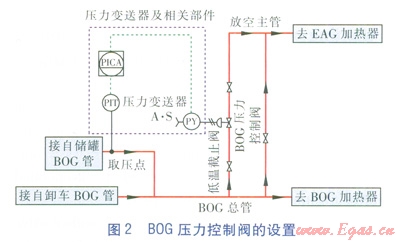

安全阀为机械式，设置于子罐的BOG管道上，开启压力为0.66MPa，回座压力为0.54MPa。当储罐出现故障，产生大量蒸发气，自力式降压调节阀和BOG压力控制阀均全部开启，仍不能稳定储罐压力，储罐气相压力升高至0.66MPa时，安全阀开启，与BOG压力控制阀、自力式降压调节阀联合放空，当储罐压力下降至0.63MPa时，BOG压力控制阀关闭；压力降至0.6MPa以下时，自力式降压调节阀关闭；压力降低至0.54MPa时，安全阀关闭。在放散过程中，站控系统发出声光报警信号，通知生产维修人员进行抢修。安全阀的设置见图3。

④第四级：泄放阀和呼吸阀

在母罐上设置泄放阀和呼吸阀，泄放阀保证母罐不超压，呼吸阀保证母罐不超压和不形成负压。夹层氮气工作压力为0.5kPa，泄放阀开启压力为1kPa，呼吸阀呼气压力为0.8kPa，吸气压力为-0.28kPa。

当氮气系统发生故障引起子母罐夹层氮气压力升高或子罐发生泄漏造成夹层气体压力升高，压力达到0.8kPa时，呼吸阀首先工作，进行呼气动作，确保压力不再持续升高；如系统故障较大，夹层压力持续升高，达到1kPa后，泄放阀开启，直接排空以降低压力，保证母罐在正常工作压力下运行。

当夹层出现负压(氮气系统故障出现暂时性停止供氮、子母罐预冷时夹层温度降低等)，压力达到-0.28kPa时，呼吸阀工作，进行吸气动作，保证母罐不形成负压。

⑤各级阀的设置数量

7个子罐共分为2组，1组3个子罐，1组4个子罐。每组子罐气相管路上各设置1个DN 50mm的自力式降压调节阀；总BOG管路上设置1个DN 100mm的BOG压力控制阀；设置的4个安全阀(DN 80mm)和1个泄放阀(DN 250mm)、1个呼吸阀(DN 200mm)见图3。

3　BOG压力控制阀设置的经济性分析

①增加的造价

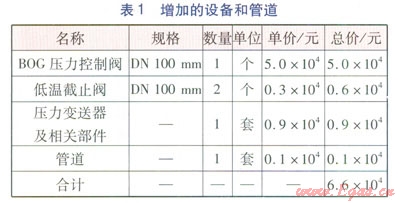

设置BOG压力控制阀，需要增加一套BOG压力控制系统，即需要增加相应的设备和管道，因此相应的造价也要增加。增加的设备和管道见表1。

②安全阀单次放空损耗的天然气成本

根据上文可知，安全阀单次放空的天然气量为2348m³／次，天然气售价按4.8元／m³计，则计算得到安全阀单次放空损耗的天然气成本约11270元/次。

③BOG压力控制系统投资回收期

根据国内同类LNG项目运行经验，未设置BOG压力控制系统的LNG储罐安全阀开启次数为3～5次／a，此处取4次／a，而设置BOG压力控制阀后，安全阀基本不开启。则BOG压力控制系统投资回收期约为1.5a，之后每年还将产生45080元的经济效益。

4　结论

LNG储罐尤其是大中型储罐，设置四级安全保障系统(自力式降压调节阀—BOG压力控制阀—安全阀—泄放阀和呼吸阀)的作用主要体现在以下几个方面：

①能够有效保障储罐在正常工作压力下运行，极大地提高了储罐的安全性。

②各级安全保护装置随着储罐压力的提高，逐级进入工作状态，实现对储罐的阶梯保护。

③BOG压力控制阀的设置能够很好地控制BOG压力，避免气相压力突升，最大限度减少了安全阀开启的次数，杜绝工艺事故，大量减少了安全排放气体，具有一定的经济价值。

本文作者：顾栋

作者单位：中煤科工集团重庆设计研究院有限公司
