地板辐射供暖系统调节公式的修正

摘 要

摘 要:考虑实际工况,对设计工况下的地板辐射供暖系统调节公式进行修正。关键词:运行调节 地板辐射供暖系统 调节公式 修正Correction of Regulation Formula for Radiant F

摘 要:考虑实际工况,对设计工况下的地板辐射供暖系统调节公式进行修正。

关键词:运行调节  地板辐射供暖系统  调节公式  修正

Correction of Regulation Formula for Radiant Floor Heating System

AbstractConsidering the actual conditionthe regulation formula for radiant floor heating system under design condition is corrected

Key wordsoperation regulationradiant floor heating systemregulation formulacorrection

1 概述

地板辐射供暖系统(以下简称供暖系统)的供回水温度调节曲线是根据设计条件绘制的,但由于供暖系统实际流量、建筑实际热指标和安装盘管地板面积往往偏离设计值,导致根据设计条件绘制的供回水温度调节曲线不能对室内温度进行有效控制[1-2]。因此,需要根据实际情况对原设计条件下的供回水温度调节曲线进行修正,有效控制室内温度。

2 调节公式的修正

2.1 基本调节公式

在供暖室外计算温度为tw,d时,根据文献[3]可建立以下热平衡方程:

F1,dF2,dF3,dF4,d      (1)

F1,dqV(tdn-tw,d)            (2)

F2,d9.47Ad(tpj,d,d-td,n)      (3)

F3,dKdAd(tpj,w,d-tpj,d,d)      (4)

F4,d1.163qm,d(tg,d-th,d)     (5)

式中F1,d——设计供暖热负荷,W

F2,d——在供暖室外计算温度下,建筑耗热量,W

F3,d——在供暖室外计算温度下,地面传热量,W

F4,d——在供暖室外计算温度下,热网供热量,W

q——建筑物供暖体积热指标,即建筑物1m3体积在室内外温差为1℃时的耗热量,W(m3·K)

V——建筑物的体积,m3

tdn——供暖室内设计温度,

tw,d——供暖室外计算温度,℃

Ad——地板设计散热面积,m2

tpj,d,d——设计工况下,地板表面平均温度,

Kd——设计工况下,地板的综合传热系数,W(m2·K)

tpj,w,d——设计工况下,盘管内热水的平均温度,

qm,d——设计工况下,热水设计质量流量,kgh

tg,d——设计工况下,设计供水温度,

th,d——设计工况下,设计回水温度,

设计工况下,盘管内热水平均温度tpj,w,d的计算式为:



则式(4)变形为:

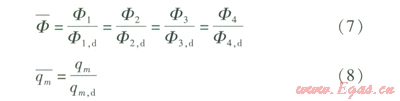

在供暖系统运行调节时,将实际室外温度tw下的实际供暖热负荷与设计供暖热负荷的比称为相对供暖热负荷比,流量比称为相对流量比。则相对供暖热负荷比`F、相对流量`qm的计算式分别为:





式中F——相对供暖热负荷比

F1——实际供暖热负荷,W

F2——在实际室外温度下建筑耗热量,W

F3——在实际室外温度下地面传热量,W

F4——在实际室外温度下热网供热量,W

`qm——相对流量比

qm——热水实际质量流量,kgh

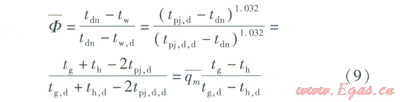

综合上述计算式,可得:



式中tw——实际室外温度,

tpj,d——地板表面实际平均温度,

tgth——实际供、回水温度,

采用质调节时`qm=1,由式(9)可得到供回水温度基本调节公式:



2.2 基本调节公式修正

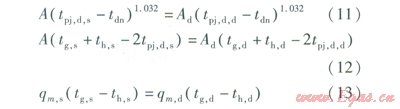

在供暖室外计算温度及地板实际散热面积条件下,达到供暖室内设计温度时,根据热平衡原理有:

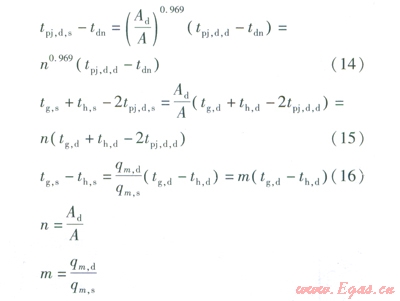

则有:



式中A——地板实际散热面积,m2

tpj,d,s——在供暖室外计算温度及地板实际散热面积为4的条件下,地板表面平均温度,

tgth,s——在供暖室外计算温度及地板实际散热面积为4的条件下,设计供、回水温度,

qm,s——在供暖室外计算温度及地板实际散热面积为A的条件下,热水设计质量

流量,kgh

由式(14)(16)计算出的供、回水温度tgth,s才是所需要的设计供回水温度。在地板实际散热面积条件下,将式(10)中的tg,d替换成tg,s,将th,d替换成th,s,将tpj,d,d替换成tpj,d,s,并由式(14)(16)整理得到地板实际散热面积及实际室外温度条件下的供回水温度调节公式:



由式(17)可得:





我们可以通过式(18)(19)计算得出nm,从而得出在某一实际室外温度下,达到供暖室内设计温度时的实际供回水温度调节曲线。



参考文献:

[1]王建华,王少驰,于洋.供热系统运行调节公式的建立及应用分析[J].区域供热,2007(5)43-45

[2]薛梅,董华,孙文杰.变流量质调节供回水温度公式的修正[J].煤气与热力,200424(11)634-637

[3]李广华.应用双向混水器供热系统的运行调节研究(硕士学位论文)[D].哈尔滨:哈尔滨工业大学,200717-18



本文作者:燕勇鹏

作者单位:中国市政工程华北设计研究总院

  哈尔滨工业大学
