常见储罐及图例

摘 要

储罐在油气储运过程中起到非常重要的作用。储罐的形式多种多样:按位置可分为地上储罐、地下储罐、半地下储罐等;按油品可分为原油储罐、成品油储罐、气体储罐等;按形式可分为立式储罐、卧式储罐等;按形状可分为圆柱形储罐、球形储罐等;按大小可分为大型储罐(100m3以上,多为立式储罐)、小型储罐(100m3以下,多为卧式储罐)。

 储罐在油气储运过程中起到非常重要的作用。储罐的形式多种多样:按位置可分为地上储罐、地下储罐、半地下储罐等;按油品可分为原油储罐、成品油储罐、气体储罐等;按形式可分为立式储罐、卧式储罐等;按形状可分为圆柱形储罐、球形储罐等;按大小可分为大型储罐(100m3以上,多为立式储罐)、小型储罐(100m3以下,多为卧式储罐)。

目前常见的储油罐主要是立式圆柱形储罐,按罐顶的结构形式又分为固定拱顶罐、内浮顶罐和外浮顶罐。

(1)固定拱顶罐是指罐顶为球冠状、罐体为圆柱形的一种钢制容器。固定拱顶罐的罐顶与罐壁是焊接固定的,随着气温的变化、罐内液面的升降,常有空气吸进罐内,油气呼出罐外,这不仅增加油品的损耗,也增加了火灾危险性。固定拱顶罐制造简单、造价低廉,所以在国内外许多行业应用最为广泛,最常用的容积为1000~10000m3

(2)内浮顶罐是在固定拱顶储罐内部增设浮顶而成,罐内增设随油面上下升降的浮顶,可减少介质的挥发损耗,而且由于内浮顶把介质即罐内储料和空气有效隔绝,从一定程度上也降低了发生火灾爆炸的危险等级,外部的拱顶又可以防止雨水、积雪及灰尘等进入罐内,保证罐内介质清洁。这种储罐主要用于储存轻质油,例如汽油、航空煤油等。内浮顶罐采用直线式罐壁,壁板对接焊制,拱顶按拱顶罐的要求制作。目前国内的内浮顶约有四种结构:一种是与浮顶罐相同的钢制浮顶,另一种是拼装成型的铝合金浮顶,还有不锈钢浮顶和玻璃钢浮顶,只有钢制浮顶需要进行防腐涂装。内浮顶罐和固定拱顶罐的最大区别是在拱顶内有一个活动的浮盘,它综合了外浮顶罐和固定拱顶罐的优点。

(3)外浮顶罐是由漂浮在介质表面上的浮顶和立式圆柱形罐壁所构成。浮顶随罐内介质储量的增加或减少而升降,浮顶外缘与罐壁之间有环形密封装置,罐内介质始终被内浮顶直接覆盖,减少介质挥发。外浮顶罐的浮顶分为单盘式浮顶和双盘式浮顶等形式。单盘式浮顶由若干个独立舱室组成环形浮船,其环形内侧为单盘顶板。单盘顶板底部设有多道环形钢圈加固,其优点是造价低、好维修。双盘式浮顶由上盘板、下盘板和船舱边缘板所组成,由径向隔板和环向隔板隔成若干独立的环形舱,其优点是浮力大、排水效果好。外浮顶罐的容积一般都比较大,其底板均采用弓形边缘板;罐壁采用直线式罐壁,对接焊缝宜打磨光滑,保证内表面平整。外浮顶罐上部为敞口,为增加壁板刚度,应根据所在地区的风载大小,在罐壁顶部需设置抗风圈梁和加强圈。外浮顶油罐的特点是,罐顶可以上下浮动,四周用耐油橡胶密封圈以弹簧压紧在罐壁上。罐顶紧贴着油面,油面升高,罐顶跟着上升;油面降低,罐顶跟着下降。外浮顶罐呼吸器是装在浮盘上的,比起固定拱顶罐来能大大减少油品的损耗,也比较安全。外浮顶罐和内浮顶罐的最大区别是浮顶上方没有固定的拱顶。外浮顶罐常见于大型(至少在10000m3以上)原油、燃料油、重油储罐。

目前常见的储气罐主要有低压湿式罐、低压干式罐、高压储气罐。

(1)低压湿式罐是在水槽中放置钟罩和塔节,钟罩和塔节随着燃气的进出而升降,并利用水封隔断内外气体来储存燃气的容器。罐的容积也随着燃气量而变化。低压湿式罐主要分为低压湿式直立罐和低压湿式螺旋罐。

(2)低压干式罐主要由外筒、沿外筒上下运动的活塞、底板及顶板组成。燃气储存在活塞以下部分。低压干式罐随活塞上下移动而增减其储气量。它不像低压湿式罐那样设有水槽,故可以大大减少基础荷载,这对于大容积储气罐的建造是非常有利的。根据密封方法不同,目前实际采用的低压干式罐有阿曼阿恩型干式罐、可隆型干式罐、威金斯型干式罐。

(3)高压储气罐中燃气的储存原理与上述低压储气罐有所不同,其几何容积固定不变,而是靠改变其中燃气的压力来储存气的。高压储气罐可以储存气态燃气,也可以储存液态燃气。高压储罐包括高压圆筒形储气罐及高压球形储气罐。





(二)储罐图例

常见容器及储罐的图例见表3-1

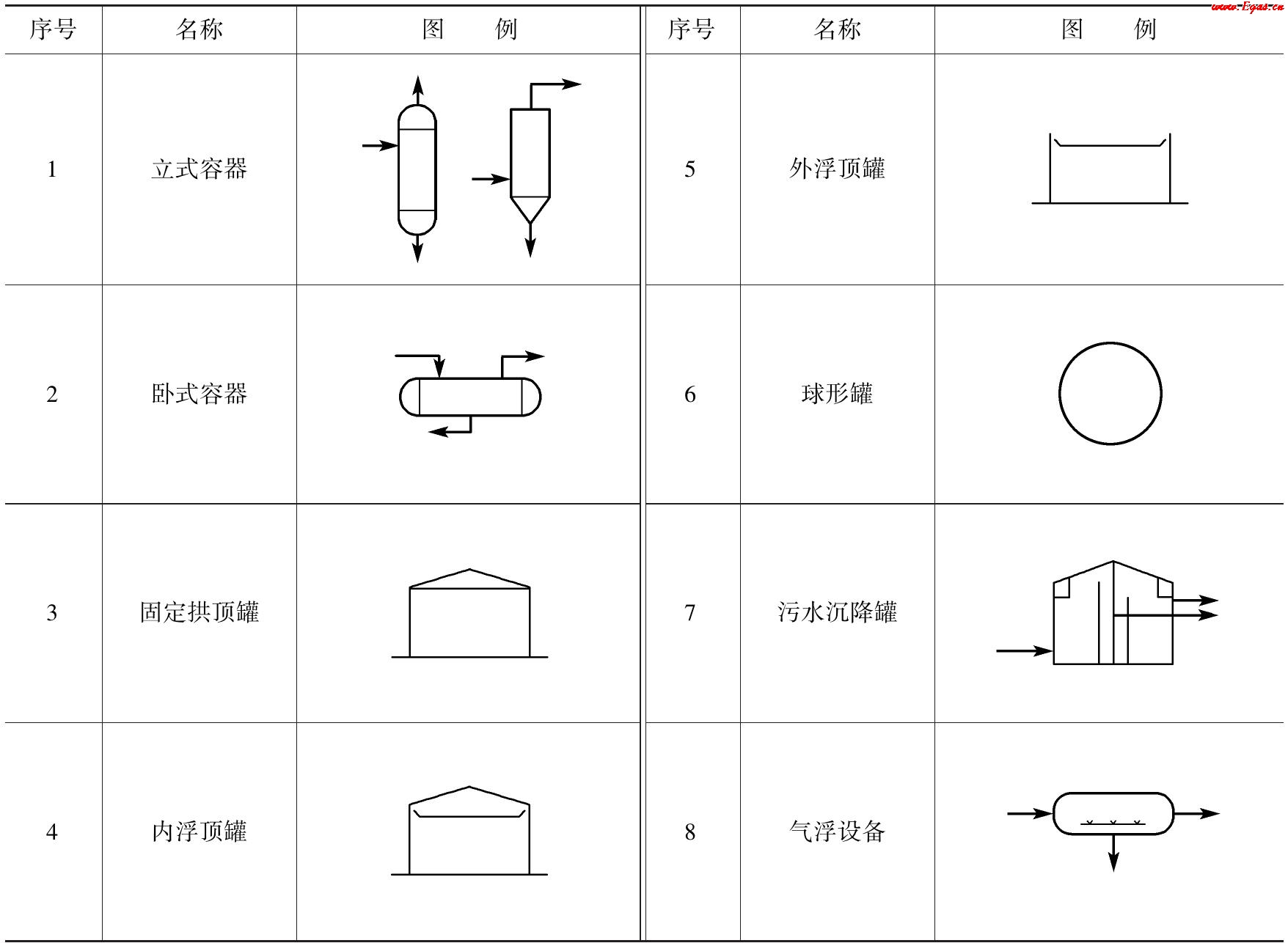

表3-1 常见容器及储罐的图例

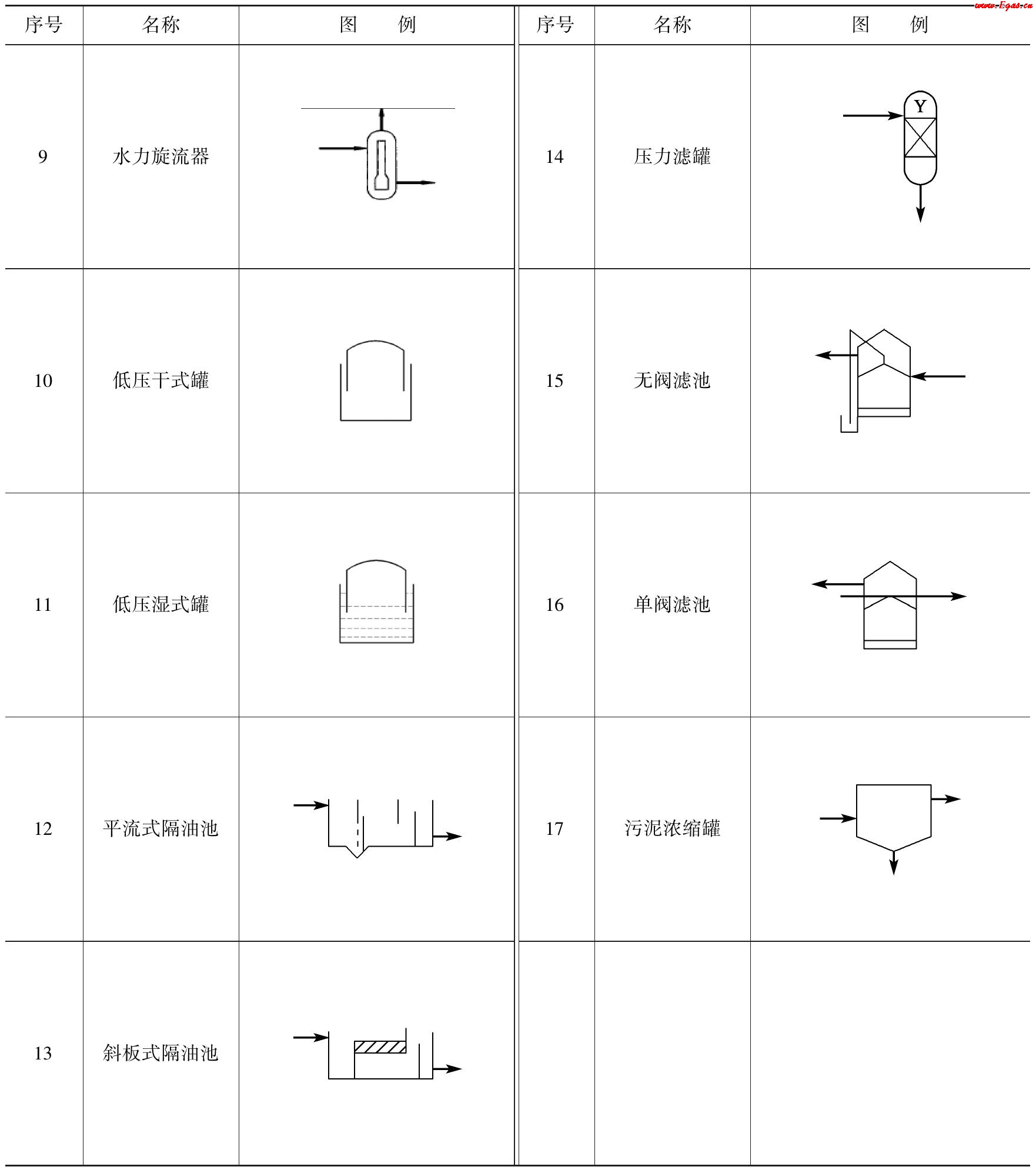

续表
