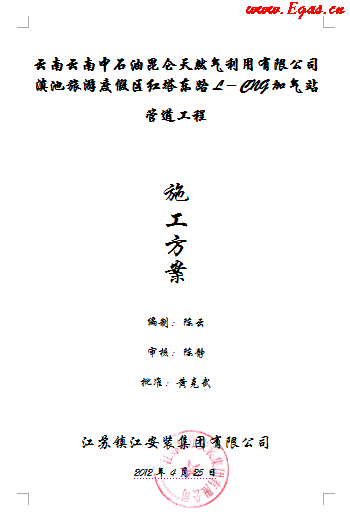

云南云南中石油昆仑天然气利用有限公司滇池旅游度假区红塔东路L－CNG加气站
管道工程
施
工
方
案
编制：陈云
审核：陈静
批准：黄克武
江苏镇江安装集团有限公司
中石油昆仑天然气利用有限公司
滇池旅游度假区红塔东路L－CNG加气站管道施工技术方案
一、 工程概况：
（一）、工程名称：中石油昆仑天然气利用有限公司滇池旅游度假区红塔东路L－CNG加气站管道安装工程；
（二）、工程内容：本加气站天然气管道主要为低温液体贮罐、撬气装置、与加气机之间配套管道，根据图纸设计天然气管道参数如下：管道规格为Ф25*4.0，总长约
（三）、编制依据：甲方提供的施工图纸及结合现场实际情况；
（四）、执行标准：
《工业金属管道工程施工及验收规范》GB50235—97；
《现场设备、工业管道焊接工程施工及验收规范》GB50236—98；
《特种设备安全监察条例》
TSG D0001－2009《压力管道安全技术监察规程－－工业管道》
GB/T20801－2006《压力管道规范－－工业管道》
（五）、工程特点：
本工程为管道为真空多层绝热低温液体管道，在车间时已按照图纸预制，现场进行部分管道连接，施工工期短的特点；其次本工程中所有管道在出厂时已经当时特检院进行材料监检确认，材质书附在撬气站相关资料中。
二、 施工工艺流程：
（一）、管子，管件检查：
（2）管材应逐根进行外径和壁厚测量，其允许偏差应符合规定；
（3）管材内外表面应光滑无针孔、裂纹、折叠和过腐蚀现象；
（4）管材弯曲度应符合规定，否则必须校正；
2、焊材检查：（1）焊材化学成分及力学性能应与母材相当；
（2）选用焊丝应有出厂合格证和质量证书；
3、管件检查：（1）所有管件必须有制造商的合格证和质量证书；
（2）所有管件必须核对其材质、规格和型号；
（3）所有管材内外表面应光滑无针孔、裂纹和过腐蚀现象；
（4）阀门应按要求进行强度和严密性试验；
（二）、管道施工：
1、架空管支架制作安装：按现场实际情况及甲方要求合理布置制作支架，调整其标高；
2、管子切割及坡口加工：
（1）、管子堆放应有专用场地，并保持清洁；
（2）、管材切割应有专用工具（氧乙炔切割）；
（3）、切割完后应清理切割口毛刺，溶渣及氧化物处理；
（4）、切口平面最大倾斜偏差不应超过有关规定；
（5）、坡口打磨应露出金属光泽，坡口应符合工艺规定；
（6）、坡口加工完后，不马上焊接时应用密封带等封口保护坡口；
（三）、管道焊接：
1、 一般注意事项：
（1）、焊接应采用手工钨极氩弧焊打底，手工钨极氩弧焊盖面；
（2）、焊接材料应清洁，无锈无腐蚀现象，焊条应按规定烘干；
（3）、现场焊口，焊接时应有防风防雨设施，并保持相对湿度90%以下；
2、 焊接准备：
（1）、保持气体用纯度99.99%以上的氩气；
（2）、管子坡口和管道坡口型式及尺寸应符合焊接工艺卡要求；
（3）、坡口及其两侧各
（4）、壁厚相同的管子和管件组对时，应做到内壁平齐，对错对不应超过壁厚的10%，且不大于
3、 焊接：
（1）、调整电流和氩气流量；
（2）、超弧前应提前送气，灭弧后应延迟断气；
（3）、焊接工艺严格按照焊接工艺卡进行；
4、 焊接外观质量检查：
（1）、焊后必须对外表面进行检查，焊缝表面应无裂纹，不允许有气孔，夹渣，未焊透等到现象；
（2）、焊缝宽度、高度应符合工艺卡规定；
（3）、对焊缝进行无损检测和硬度测定，对不合格产品必须进行返修；
（四）、管道系统压力试验：
1、 准备工作：
（1）、管道组装完毕；
（2）、试压前应由甲乙双方和有关部门对下列资料进行审查确定：
a、管道组成件，焊材的制造厂质量证明书；
b、管道组成件，焊材的检测性检查和试验记录；；
c、管道焊接工作记录及焊工布置射线检测布片图；
d、无损检测报告RT ；
e、设计变更及材料代用文件；
（3）、试压前应由施工单位、业主和有关部门联合检查下列条件：
a、 管道系统全部按设计文件安装完毕；
b、 管道支吊架的型式，材质，安装位置正确，数量齐全，紧固程度，焊接质量合格；
c、 试压用的临时设施安全可靠，标志明显，记录完整；
d、 试压用的仪表的量程，精确等级，核定期符合要求；
2、 试压：
（1）、管道根据现场实际情况及甲方要求改用气压试压，用氮气作为试压介质；
（2）、管道设计压力为27.5Mpa，试验压力为41.0MPa，保压10min；
（3）、因试验压力不同或其它原因不能参与系统试压的设备、仪表、安全阀、爆破片及已运行的管道应用盲板隔离；
（4）、气压试验时，应逐步缓慢增加压力，当压力升至试验压力50%时，稳压5分钟，检查未发现异常或泄漏，继续按试验压力10%分级上升，每级稳压3分钟，直至试验压力，稳压10分钟，再将压力降至设计压力，稳压5分钟，对系统进行仔细巡查，无泄漏为合格；
（6）、试压过程中若有泄漏，不得带压修理，缺陷消除后应重新试压；
（7）、试压合格后应缓慢降压，试验介质应适地排放，拆除临时设施；
（五）、管道吹扫：
1、 管道安装结束，所有焊口无损检测合格后进行吹扫；
2、 吹扫前应向参与人员进行技术交底；
3、 吹扫前应符合下列要求：
（1）、不应安装孔板、调节阀、节流阀、安全阀、仪表件等，对已焊在管道上的阀门、仪表、应采取相应的保护措施；
（2）、不参与吹扫的设备，系统应与吹扫系统隔离；
（3）、管道支架、吊架要固定，必要时进行加固；
4、 吹扫压力不超过管道系统的工作压力；
5、 空气吹扫的管道系统应进行间断性吹扫，空气流速不小于
6、 空气或蒸汽吹扫的管道，应在排放口用白布或白色油漆和靶板检查，在5分钟内，靶板上无铁锈及其它物质即为合格；
7、 有特殊要求的管道应按专门技术规程进行处理；
8、 吹扫顺序应按主管、支管疏排管依次进行，吹出的脏物不应进入已清理合格的设备或管道系统；
（六）、保温保冷：
1、 对有保温保冷要求的管道按设计要求进行保温保冷；
2、 对无保温要求的管道按有关规定，根据其内介质，按各种规定进行油漆。
