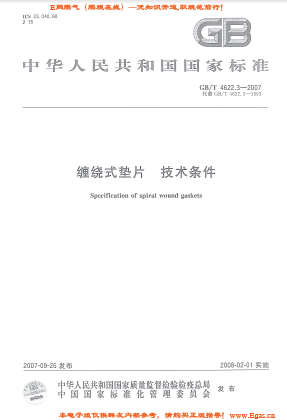

缠绕式垫片技术条件GB/T 4622.3-2007_标准规范

摘要

缠绕式垫片技术条件GB/T 4622.3-2007本部分规定了缠绕式垫片的要求、检验方法、检验规则、标志、包装和贮存。本部分适用于公称压力PN10~PN260的管法兰用缠绕式垫片。

GB/T4622《缠绕式垫片》由以下三部分组成:

---第1部分:缠绕式垫片分类;

---第2部分:缠绕式垫片管法兰用垫片尺寸;

---第3部分:缠绕式垫片技术条件。

本部分为GB/T4622的第3部分。

本部分代替GB/T4622.3-1993《缠绕式垫片技术条件》。

本部分与GB/T4622.3-1993相比,主要变化如下:

---修改了工艺要求中的部分描述,取消了对密封元件内、外侧焊点数的规定;

---将原金属带厚度范围0.15mm~0.25mm修改为0.15mm~0.23mm,取消了对金属带硬度测试的要求,增加了金属带的适用温度范围,修改了填充带的适用温度范围;

---按照本标准第1部分,修改了垫片的相关术语;

---增加了填充带的技术要求;

---填充带中增加了非石棉纤维,将原填充带厚度范围0.3mm~1.0mm修改为0.4mm~0.8mm;对石棉带的使用增加了警告语;

---修改了DN650~DN1200垫片尺寸犇3和犇4的尺寸偏差;

---修改了厚度为2.5mm~6.5mm垫片的密封元件厚度偏差;

---修改了厚度为1.6mm~5.0mm垫片的内环、定位环厚度偏差;

---将带内环、定位环的垫片尺寸犇2、犇3的单向偏差修改为正、负双向偏差;

---修改了密封元件、内环和定位环的内外径测量方法;

---取消了垫片应力松弛率、蒸汽密封性能的试验条件和指标;

---取消了附录A缠绕式垫片压缩、回弹及密封性能试验方法,附录B缠绕式垫片应力松弛试验方法,在标准中直接引用现行的试验方法标准。
