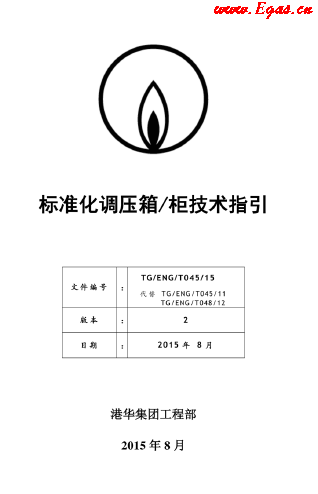

港华标准化调压箱柜技术指引(第二版)TG-ENG-MEMO-34-2015附件1

摘 要

港华标准化调压箱柜技术指引(第二版)TG-ENG-MEMO-34-2015附件1本指引适用于港华集团合(独) 资公司新建或更新改造的、 进口压力不大于0.4MPa 的中、 低压调压箱/柜。

 港华标准化调压箱柜技术指引(第二版)TG-ENG-MEMO-34-2015附件1标准化调压箱/柜技术指引本指引适用于港华集团合(独) 资公司新建或更新改造的、 进口压力不大于0.4MPa 的中、 低压调压箱/柜。

为了提高集团各公司采购燃气调压箱/柜的质量、 工作可靠性及使用寿命,并统一燃气设施的外观形象, 港华集团开展了调压箱/柜标准化研究, 并于 2011年 6 月 发布了《标准化中低压调压柜/箱选用指引(进口压力≤0.4MPa)》。 指引主要规定了调压箱/柜材料、 结构、 规格、 性能要求及外观标识等内容。
在总结各合资公司使用经验的基础上, 本版本对第一版中的具体规定进行了修订和完善。

目 录
1.编制目的 .................................................................................................. 4
2.适用范围 .................................................................................................. 4
3.引用标准 .................................................................................................. 4
4.调压箱/柜配置及选型 ............................................................................. 5
4.1.工艺设备选型 ............................................................................. 5
4.2.工艺管路及调压设备配置 ......................................................... 6
4.3.常用调压工艺流程图 ................................................................. 8
4.4.调压箱/柜型号编制 ................................................................. 11
4.5.调压箱/柜的计算流量 ............................................................. 12
4.6.调压箱/柜选型 ......................................................................... 13
4.7.订货技术条件 ........................................................................... 14
5.箱/柜体材料 ........................................................................................... 15
5.1.型钢 ........................................................................................... 15
5.2.不锈钢 ....................................................................................... 15
5.3.玻璃纤维增强塑料 ................................................................... 15
5.4.其它材料 ................................................................................... 16
6.箱/柜结构、 规格及装配 ....................................................................... 17
6.1.箱/柜装配结构 ......................................................................... 17
6.2.调压箱规格系列 ....................................................................... 18
6.3.调压柜尺寸规格系列 ............................................................... 19
6.4.门板装配结构 ........................................................................... 19
6.5.通风结构 ................................................................................... 20
6.6.爆炸泄压结构 ........................................................................... 21
6.7.放散管固定 ............................................................................... 21
6.8.防排水结构 ............................................................................... 21
6.9.玻璃钢柜体装配公差 ............................................................... 21
7.箱/柜整体性能 ....................................................................................... 22
7.1.适用性 ....................................................................................... 22
7.2.强度和刚度 ............................................................................... 22
7.3.耐候性 ....................................................................................... 22
7.4.防腐 ........................................................................................... 22
7.5.颜色 ........................................................................................... 22
8.标识 ........................................................................................................ 23
9.检验标准 ................................................................................................ 24
9.1.检验说明 ................................................................................... 24
9.2.型式检验 ................................................................................... 24
9.3.出厂检验 ................................................................................... 25
9.4.判定规则 ................................................................................... 25
10.包装、 装卸、 运输及现场安装 ............................................................ 25
10.1.包装 ........................................................................................... 25
10.2.装卸 ........................................................................................... 25
10.3.运输 ........................................................................................... 26
10.4.现场安装 ................................................................................... 26
11.调压箱/柜结构及装配图 ....................................................................... 27
11.1.不锈钢调压箱结构及装配图 ................................................... 27
11.2.玻璃钢调压箱结构及装配示例图 ........................................... 28
11.3.柜体框架及爆炸泄压结构示意图 ........................................... 29
11.4.玻璃钢柜用侧壁板及顶盖结构图 ........................................... 31
