抗震支吊架图集参考——18R417-2:《装配式管道支吊架》

摘 要

本图集适用于民用建筑、一般工业建筑中室内管道的装配式支吊架(含抗震支吊架)的工程安装,其中装配式抗震吊架适用于抗震设防烈度6~8度地区。当管沟、管廊内的管道介质和参数与本图集使用条件一致时,可参考使用本图集的有关内容。

 18R417-2:《装配式管道支吊架》本图集为修编图集,代替03SR417-2《装配式管道吊挂支架安装图》。

本图集适用于民用建筑、一般工业建筑中室内管道的装配式支吊架(含抗震支吊架)的工程安装,其中装配式抗震吊架适用于抗震设防烈度6~8度地区。当管沟、管廊内的管道介质和参数与本图集使用条件一致时,可参考使用 本图集的有关内容。其中室内管道类型包括:
① 普通管道:空调冷热水管、给排水管道,管径≤DN300,温度≤65℃。
② 热力管道:供暖热水管道,管径≤DN300,温度≤150℃;蒸汽管道,管径≤ DN300,工作压力 ≤1.6MPa,温度≤250℃。
③ 医用和工业气体管道:管径≤DN150,工作压力≤1.6MPa,常规、常用。
图集不适用于管道固定支吊架。

本图集主要内容包括总说明、装配式抗震吊架、装配式承重支吊架、装配式滑动支吊架、装配式导向支吊架、装配式防晃吊架以及选型算例等。根据现行国家标准,对原图集修编的内容有以下几个方面:
① 增加了装配式抗震吊架的图、表;
② 增加了装配式滑动支吊架的图、表;
③ 增加了装配式导向支吊架的图、表;
④ 增加了装配式防晃吊架的图、表;
⑤ 增加了选型算例;
⑥ 修订、补充并完善了装配式承重支吊架的图、表;
⑦修订并完善了常用构件示意图。
目录 1
总说明 5
装配式管道支吊架形式示意图 14
装配式抗震吊架
抗震吊架示意图
单管双立柱抗震吊架示意图 15
单管双通丝杆抗震吊架示意图 16
双管双立柱抗震吊架示意图 17
双管双通丝杆抗震吊架示意图 18
单管抗震吊架

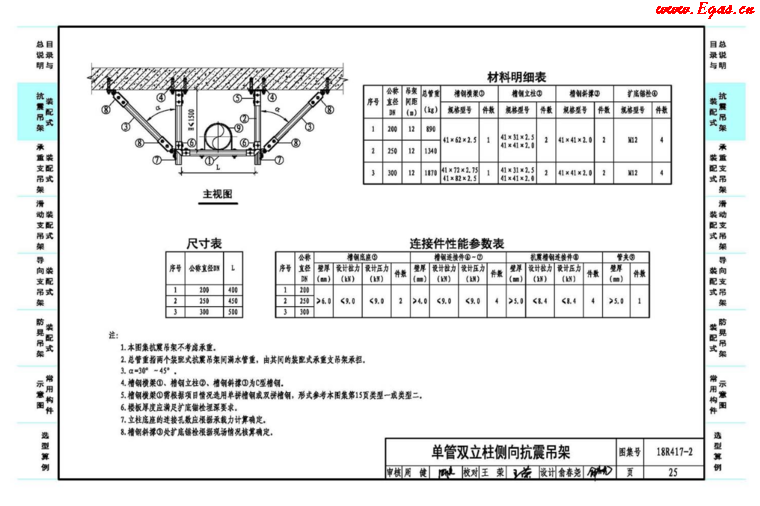

单管单立柱侧向抗震吊架 19

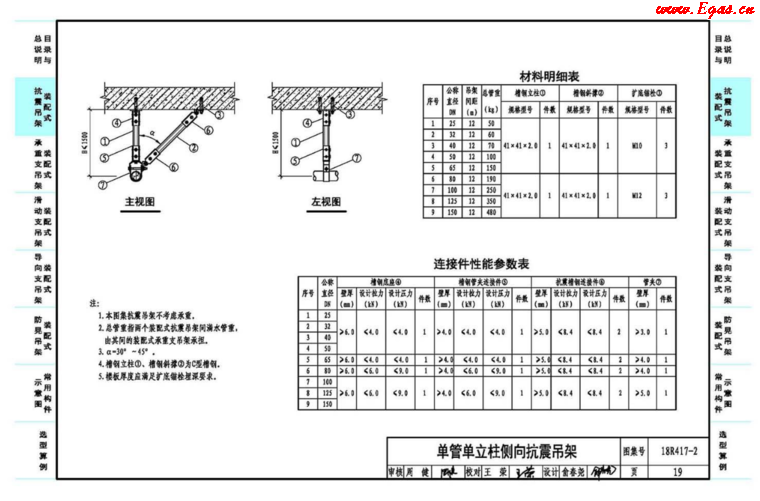

单管单通丝杆侧向抗震吊架 20
单管单立柱纵向抗震吊架 21
单管单通丝杆纵向抗震吊架 22
单管单立柱双向抗震吊架 23
单管单通丝杆双向抗震吊架 24
单管双立柱侧向抗震吊架 25
单管双通丝杆侧向抗震吊架 26
单管双立柱纵向抗震吊架 27
单管双通丝杆纵向抗震吊架 28
单管双立柱双向抗震吊架 29
单管双通丝杆双向抗震吊架 30
双管抗震吊架
双管双立柱侧向抗震吊架 31
双管双通丝杆侧向抗震吊架 32
双管双立柱纵向抗震吊架 33
双管双通丝杆纵向抗震吊架 34
双管双立柱双向抗震吊架 35
双管双通丝杆双向抗震吊架 36
装配式承重支吊架
单管承重支吊架
单管单通丝杆承重吊架 37
单管单立柱承重吊架① 38
单管单立柱承重吊架② 39.
单管双通丝杆承重吊架 40
单管双立柱承重吊架 41

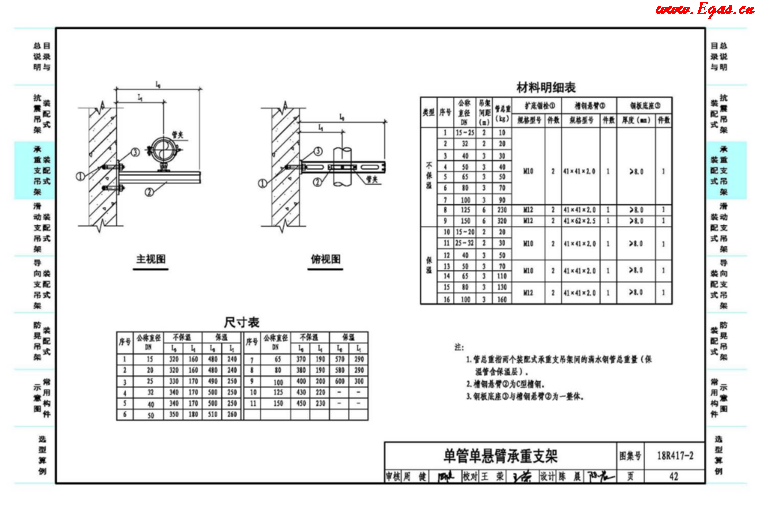

单管单悬臂承重支架 42
