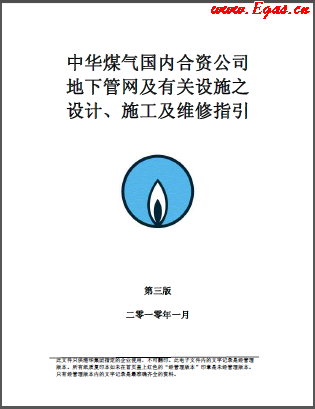

港华燃气(香港中华煤气)DM11第三版

摘 要

港华燃气(香港中华煤气)DM11第三版为使港华燃气标准化工作能与时俱进,我们认真总结了本指引在国内应用五年来的经验,并结合首轮普查收集的各类问题,进行第三版修编。

本指引自2004 年实施以来,已在合资公司得到普遍应用,也很好地协助了各合资公司建立健全工程方面的管理机制,对提高合(独)资公司工程建设及管理水平起到了指导作用。但随着国内标准化进程的加快,2004 年至今已有多部燃气标准已修订,更有《城镇燃气技术规范》GB50494 等新标准已经或即将颁布实施。为使港华燃气标准化工作能与时俱进,我们认真总结了本指引在国内应用五年来的经验,并结合首轮普查收集的各类问题,进行第三版修编。

高压及次高压管道设计及施工... ............... II-1

2.1 适用范围..................................................... II-1

2.2 管道及附件材料............................................... II-2

2.3 管材及管件存放............................................... II-4

2.4 地区等级..................................................... II-5

2.5 管壁计算及设计系数........................................... II-6

2.6 设计要求..................................................... II-9

2.7 钢质燃气管道的防腐.......................................... II-14

2.8 施工概述.................................................... II-15

2.9 一般施工要求................................................ II-16

2.10 施工准备.................................................... II-18

2.11 土方工程.................................................... II-19

2.12 焊接及接口处理.............................................. II-21

2.13 管道铺设.................................................... II-24

2.14 牺牲阳极阴极保护............................................ II-26

2.15 回填及修复.................................................. II-27

2.16 试验与验收.................................................. II-28

 DM11 第三版新增内容一览

新增条款编号 新增部分
1 1.1.2(原编号顺延)
在设计使用年限内,城镇燃气设施应保证在正常使用条件下的可靠运行.当达到设计使用年限时或遭遇重大灾害后,应对其进行评估。
2 1.1.6(原编号顺延)
对抗震设防烈度6 度及6 度以上地区,燃气设施的建设必须采取抗震措施。
3 2.2.1 (11) 在订购管材及管件时,宜安排第三方对该批次的物料进行质量检查。
4 2.12.1 (8) 管道焊接要求应符合香港中华煤气及港华投资合编的“管道焊接手册2005年10 月19 日第一版”。
5 2.13.1 (6)
管道下沟前必须对防腐层进行100%外观检查,回填前应进行100%电火花检漏,回填后必须对防腐层完整性进行全线检查,不合格必须返工处理直至合格。
6 2.14.6 阴极保护的系统寿命应不低于50 年。
7 3.4.1 29)
加热及保温措施
在北方冬季室外温度较低,气体在减压和生产输送过程中会产生一定的冷凝液,在通过调压设备时易发生冻堵现象,影响正常供气,严重的会造成停气,所以管道和箱体宜采取加装保温带、保温层或采取其它保温措施,以保证含液的湿气不结露或凝固。
8 3.5.4 3)
(原编号内容做为a)
b 调压箱的阀门应选用公称压力级别不低于1.0MPa 的产品。
9 5.2.8 9)
锅炉、直燃机用调压器必须满足设备急开急停的使用需要,其结构设计应能达到快速开启及快速关闭的要求;完全关闭时间应在1 秒钟内。
10 5.2.8.10)
外箱体应符合下列要求:
1、要求外形美观,平整坚固,箱顶设计需考虑不形成雨水沉积,使用耐久,应利于整体安装或吊装。
2、箱体可采用玻璃钢复合材料、冷轧钢板、不锈钢板或其它适合箱体的材料制作,钢板厚度应不小于1.5mm,大型调压箱可适当加厚,并进行烤漆或喷塑等严格的表面处理。
3、箱体与撬装系统应良好组装成一体,并配装相应强度的底架、支架及框架。且宜设置静接地,接地电阻应小于100Ω。
4、箱体尺寸设计应考虑适宜的维修空间。
5、放散管管口应高出调压箱外顶部1.5 米以上或至少高出地面4 米以上。
6、调压箱外应在明显处有“严禁烟火”等标志。
7、箱体应具备良好的通风条件,通风口及爆炸泄压口的面积按国标《城镇燃气设计规范》 GB50028 中5.6.4 规定执行。
11 5.2.8.11)
当中低压调压箱设置旁通路时,推荐采用便携式调压器,即调压路正常工作时,旁通路阀门盲死,调压路维护时,在旁通路采用便携式调压器临时供气。
12 5.2.8.12) 正常工作时,旁通阀门两侧应以盲板盲死。
13 5.2.8.13)
进口压力大于或等于 0.01MPa 的调压站或调压箱的燃气进口管道上,应尽量使用埋地切断阀门并与调压站或调压箱应保持一定的距离。
14 5.2.8.14)
调压器的稳压精度、关闭压力区等级及压力回差应符合《城镇燃气调压器》的要求。
15 5.2.8.15) 中/中压、中/低压调压器进出口宜采用球阀
16 5.2.8.16)
调压器接口应采用法兰连接,除非接口直径不超过 50 毫米,可考虑采用螺纹接口。调压器两端法兰应符合ANSI B16.5 标准……
17 5.2.8.17)
易产生冻堵现象的地区,应考虑采取加热和保温措施。并符合本指引第3.4.1 29)条。
18 5.4.4 (5)
建议本条最后加上 “焊制管件应在工厂预制。焊制管件选用的管材公称压力等级不应小于管道系统中管材压力等级的1.2 倍,亦应在施工过程中对聚乙烯焊制管件采用加固等保护措施。”
19
5.8.10.1)(原编号顺延)
电熔连接
1)电熔焊机应配置温度测量装置,及条形码扫描设施,以满足电熔管件焊接参数对环境温度补偿的要求。
20 5.8.12(22)
自动热熔对接
(22)当采用无压冷却焊接工艺时,机组释放熔合压力后,应使管道在机身上冷却10 分钟后,才容许移离机身,移动时应小心,避免影响焊口。
21 6.1.2 (原编号顺延)
新增一条:
应设立运行、维护和抢修的管理部门,并应配备专职安全管理人员;应设置并向社会公布24h 报修电话,抢修人员应24h 值班。运行、维护和抢修及专职安全管理人员必须经过专业技术培训。
22 附录25 新增:测漏探管大样图
23 附录26 新增:抢险设备清单
24 附录27 新增:合资公司运行维护管理工作的各类一线技工资质上岗要求
25 附录28 新增:燃气管道标志指引
26 附录29 新增:主要参考国家/行业标准一览表
