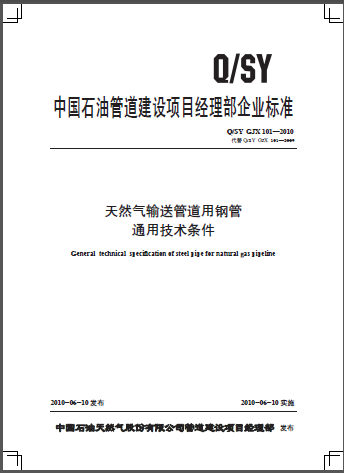

天然气输送管道用钢管通用技术条件QSY GJX 101-2010

摘 要

天然气输送管道用钢管通用技术条件QSY GJX 101-2010包括陆上天然气输送管道用钢管选择、常规性能要求、钢管堆放和装运、工厂资质认证和质量控制等。同时分别规定了不同管线级别对应钢管化学成分、显微组织、力学性能、静水压试验、几何尺寸、工艺质量、无损检测等要求。

本标准是在API Spec 5L:2007《管线钢管规范》(第44 版)的基础上,吸收国内外近年来管线钢管技术和经验编制而成。

本标准根据天然气输送管道设计压力和管径将天然气输送管道划分为5 个级别,并将不同级别钢管的相应技术要求分别列出。管线设计人员可以根据管线级别确定其相应的技术条件要求,生成该管线钢管的数据单,以保证管线钢管的经济适用性和质量可靠性。

本标准主要采用API Spec 5L 试验方法体系。

本标准的附录Ⅰ、附录Ⅱ、附录Ⅲ、附录Ⅳ、附录Ⅴ、附录Ⅵ和附录Ⅶ均为规范性附录,附录Ⅷ为资料性附录。

本标准所代替标准的历次版本发布情况为:Q/SY GJX 102-2009

本标准是对API Spec 5L:2007(第44 版)的补充。本标准应与API Spec 5L:2007(第44 版)一起使用。凡本标准未叙及的条款及内容均按API Spec 5L:2007(第44 版)及其修改的规定执行。

总范围

本标准包括陆上天然气输送管道用钢管选择、常规性能要求、钢管堆放和装运、工厂资质认证和质量控制等。同时分别规定了不同管线级别对应钢管化学成分、显微组织、力学性能、静水压试验、几何尺寸、工艺质量、无损检测等要求。

用本标准制造的钢管适用于输送符合GB 17820 二类气质要求的天然气。本标准不适用于输送酸性天然气或其他腐蚀性介质的管道,也不包括基于应变设计地区使用的抗大变形钢管。

穿(跨)越用钢管除应满足本标准要求外,还应满足相应穿(跨)越规范的要求。

本标准适用于高频焊(HFW)、螺旋缝埋弧焊(SAWH)和直缝埋弧焊(SAWL)三种类型的钢管。钢管外径(D)范围为219.1mm ~ 1219mm。

产品等级水平

本标准选用的钢管产品等级为API Spec 5L PSL2 级。

钢级

本标准钢管钢级包括API Spec 5L 中的L290/X42 ~ L555/X80 钢级。
