绍兴市户内燃气表外移的实践_工程实践

摘要

摘要：介绍了绍兴市户内燃气表外移的原因和实践过程，分析了移表出户的优点和经济性。关键词：燃气表；户内安装；户外安装Practice for Moving Gas Meter from Indoor to Outdoor in

摘要：介绍了绍兴市户内燃气表外移的原因和实践过程，分析了移表出户的优点和经济性。

关键词：燃气表；户内安装；户外安装

Practice for Moving Gas Meter from Indoor to Outdoor in Shaoxing City

FENG Wei-lin，SONG Zhang-rong，ZHU Wan-mei

Abstract：The reasons and practice process for moving gas meters from indoor to outdoor in Shaoxing City are introduced，and its advantages and economic efficiency are analyzed.

Key words：gas meter；indoor installation：outdoor installation

1 概述

绍兴市管道燃气始建于1986年，以绍兴钢铁厂焦炉余气作为气源，1995年底已供约3×10⁴户居民及部分商业用户。随着城市建设和用户的不断发展，绍钢的焦炉煤气已难以满足市场需求，燃气公司在1996年新建1座日供气量为12×10⁴m³/d的液化石油气混空气供气站，将约3×10⁴户焦炉煤气用户转换成液化石油气混空气用户。随着西气东输工程建设，绍兴市从2006年3月28日起顺利接纳天然气，至2006年7月22日，全市约8×10⁴户居民用户及工商业用户全部转换使用清洁高效的天然气。至此，绍兴市城市燃气全面进入天然气时代。

2 户内燃气表外移的原因

绍兴市管道燃气经历了焦炉煤气、液化石油气混空气、天然气3种气源，至今已有逾20年历史，管道老化，腐蚀漏气，尤其是使用因脱硫脱萘不净的焦炉煤气，在管道末端的引入管出地面处经常出现白色粉末堵塞。老小区户内立管穿过灶台板的部分因受潮严重，已经逐步腐蚀烂透，严重影响了用户的安全用气，增加了企业的维修成本。最初我们采用的是“头痛医头，脚痛医脚”的办法，于2004年—2005年我们开始对城东鹤池苑小区约300户居民用户的户内立管进行更换。更换1户要牵涉楼上楼下3户居民，施工难度大、进度慢、成本高，而且不能从根本上解决问题。另一方面老小区私接乱接现象严重，户内立管漏气报警报修逐步增加。就此问题，我们必须找出一个既符合国家有关规范又能从根本上解决引入管因脱硫脱萘不净而堵塞、室内立管腐蚀严重而漏气的方法，以保证用户的安全用气。根据《城镇燃气设计规范》GB 50028—2006第10.3.2条的规定，住宅内燃气表当有条件时也可设置在户外。为此，我们通过调查研究^[1～3]，并借鉴周边兄弟城市户外燃气表安装的成功经验，于2005年决定将绍兴市老小区安装在室内的燃气表移至户外。

3 移表出户的实践

3.1 移表出户的步骤

望花小区是一个有着近20年管道燃气使用期的老小区，用户有1800户，在报修记录中此小区的户内漏气报修率比较高，因此确定先在望花小区进行移表出户，待试验成功后进一步推广。此次移表出户方案分4个步骤。

① 宣传启动阶段

在施工前期，先在望花小区对管道改造、移表出户的诸多好处进行宣传。告知用户改造后抄表维修不再入户，减少了扰民，也减少了室内漏气的危险性，而且是免费改造。只要某一单元从1层到顶层用户同意改造，就可以立即进行施工，并保证在1天内完成，对居民生活不会造成大的影响。

② 设备材料准备、

先根据楼栋用户数进行设备材料预领，并登记在《设备材料明细表》中，由施工员签字后进行多退少补，旧管一律回收入库。

③ 实施阶段

在施工前提前贴出告示，告知用户移表出户时间安排，并在改造施工前一天晚上上门通知用户，以确保不会对用户生活造成困扰。施工时首先拆除户内立管和燃气表，在户外设置集中表箱。每户从设置在户外的燃气表后引一根DN 15mm的镀锌钢管直接通到厨房，和原室内燃气表后的管道连接。在通气前每一路管道均按照CJJ 94《城镇燃气室内工程施工及验收规范》进行严密性试验。

④ 验收阶段

安装完毕后，施工单位向燃气公司相关部门提出验收申请，由燃气公司技改部牵头，按照CJJ 94《城镇燃气室内工程施工及验收规范》规定的检验方法和允许偏差进行验收。

3.2 实践中的问题及解决方案

① 用户不同意移表出户

有些用户在表前私接三通窃气，因此极力反对移表出户。对此我们耐心细致地做其思想工作。

② 表箱位置难以确定

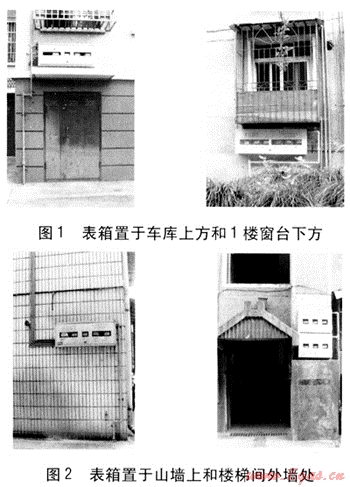

一些用户认为房屋是私有财产，外墙也是私有财产，不同意将表箱挂在该用户相应的外墙处。根据建设部有关文件规定，外墙属于整幢建筑居民共有。后经耐心解释并根据现场情况，将户外集中表箱安装在既利于抄表又能满足用户要求的位置。我们采用了多种安装方式，如图1为表箱置于车库上方和1楼窗台下方，图2为表箱置于山墙上和楼梯间外墙处。

③ 用户对更换燃气表存在异议

移表出户过程中发现有些用户的燃气表使用年限过长，必须进行更换，有些用户对此很不理解，认为老表还可以使用，换新表是浪费。我们向用户解释燃气表更换的依据和必要性，根据JJG 577《膜式燃气表检定规程》的规定，对于最大流量≤10m³/h的燃气表只作首次强制检定，限期使用，到期更换。以人工煤气、液化石油气等为介质的燃气表使用期限一般不超过6年。因此，我们决定对使用年限超过6年的膜式燃气表进行免费更换，得到了用户的理解和支持。

4 移表出户的优点与经济性分析

4.1 移表出户的优点

① 改善了小区供气状况。改造前时常有人报修用气高峰时火小，改造后类似的情况得到消除。

② 杜绝了部分用户窃气现象，并更换了超期服役的燃气表。经过改造，方便了对用户用气的管理，也有效地减小了燃气的供销差。

③ 彻底解决了户内立管的漏气现象，保证了用户用气安全。

④ 提高了燃气表抄表率，降低了抄表成本。以前是进户抄表，抄表时间一般选在中午、晚上及节假日。随着现代社会的发展，人员的流动性越来越大，用户经常不在家，增加了抄表员的工作量，并导致抄表效率低。抄表员入户在一定程度上影响了用户的正常生活，也给一些不法分子借抄表名义图谋不轨提供了便利。还有个别用户不配合，明知抄表却有意不开门，给抄表工作带来很大困难。移表出户后能保证及时准确地抄表，大大提高了工作效率，抄表员原来1个月只能抄约2000户，移表出户后1个月可抄约5000户，抄表员人数减少了约50%。抄表成本由过去0.4元/户降为0.11元/户。

⑤ 适应社会发展，促进小区文明建设。改造时根据现场情况合理选择挂表箱的位置，拆除以前窗前乱搭的违章设施，换成了统一整齐的燃气表箱，对创建文明和谐小区作出了贡献。

4.2 移表出户经济性分析

移表出户虽有诸多好处，但需要投入大量资金。对于老小区改造，以平均5层(5户)、表箱安装在车库上方的方式为例作计算。按现行的材料价格计算，移表出户费用见表1。

表1 1个单元(5户)移表出户费用

项目名称	规格	数量	单位	单价/元	金额/元
镀锌钢管	DN 15	20	m	10.56	211.20
	DN 20	14	m	13.65	191.10
	DN 25	4	m	19.65	78.60
镀锌弯头	DN 15×90°	15	只	1.38	20.70
镀锌弯头	DN 25×90°	2	只	3.52	7.04
铜球阀	DN 15	5	只	33.09	165.45
镀锌三通	DN 25×25	2	只	4.77	9.54
镀锌三通	DN 25×15	5	只	4.77	23.85
合计	—	—	—	—	1897.48

移表出户每户费用为379.5元/户。从2004年至今，已经移表出户29 800户，燃气公司投入资金共计1130.91×10⁴元，对燃气公司而言也是一个不小的经济负担。

但是，通过移表出户，改善了老小区的供气状况，提高了燃气抄表率，减少了漏气，杜绝了窃气，使得天然气供销差率降低了1%～2%，再加上抄表人员费用的减少，降低了企业经营成本。从长远来看，移表出户有利于企业管理，是保证稳定、安全供气的有力举措。

5 结语

户内燃气表是城市燃气发展初期的安装形式，随着时代的发展和消费观念的转变，燃气表移表出户是顺应社会发展的合理之举。随着科技的进步和燃气管材的不断更新，燃气表户外安装也越来越可行。

根据望花小区首期移表出户的经验，燃气公司又筹措资金于2007年—2008年先后对鹤池苑、白马新村、胜利西村等小区约28000户居民用户进行改造。2009年改造4000户，到2009年年底完成对所有焦炉煤气用户的移表出户改造。下一步计划对使用年限较长的液化石油气混空气用气户逐步进行移表出户改造。届时，老小区的户内燃气表将全部移至户外，这将使绍兴市的燃气用户管理迈上一个新的台阶。

参考文献：

[1] 何学军.燃气表户外安装方式的探讨[J].煤气与热力，2006，26(1)：37-38.

[2] 郭桂艳.解决入户抄表难题的燃气表安装方案[J].煤气与热力，2007，27(4)：44-47.

[3] 段晚儿，林彬，谭继洋.多层住宅燃气表箱的屋顶布置[J].煤气与热力，2005，25(6)：40-41.

(本文作者：冯伟琳¹ 宋张荣¹ 朱万美² 1.绍兴市燃气有限公司浙江绍兴 312000；2.建设部沈阳煤气热力研究设计院辽宁沈阳 110026)
