摘　要：对地板辐射供暖热力站增加散热器用户后的改造方案进行探讨，分析了改造方案的技术难点、解决方案、方案优缺点。

关键词：地板辐射供暖用户　散热器用户　热力站

Reconstruction of Floor Radiant Heating Substation after Increasing Radiator Users

Abstract：The reconstruction scheme of floor radiant heating substation after increasing radiator users is discussed．The technical dimculties and solutions．advantages and disadvantages of the reconstruction scheme are analyzed．

Keywords：floor radiant heating user；radiator user；substation

1　概述

随着社会进步，城市建设发生了巨大的变化，集中供热已经成为北方城市不可缺少的基础设施之一。随着人们对环境保护及能源高效利用的要求不断提高，集中供热已成为城市供热方式的首选。不同用户的供热参数(主要是热水温度、压力)往往不同，受占地面积、造价等条件限制，很多不同供热参数的用户在同一热源(甚至在同一热力站)内共存。雷新义^[1]对采用单热源且同时存在散热器与地板辐射供暖用户的供热系统进行了研究，分析了各种供热系统的特性。

在实际工程中发现，一些既有小型燃煤锅炉房在取缔范围内，这些小型燃煤锅炉房的供暖热功率普遍较低，供暖建筑年代较早，室内散热装置普遍为散热器。由于产权等诸多问题，被取缔后，原锅炉房用地不允许再建热力站。当出现这种情况时，供热公司一般会考虑将原供暖建筑并入就近热力站。但经常出现就近热力站内仅有l台低温供暖系统换热机组(针对地板辐射供暖用户)，且受现场条件限制已无法再布置另1台换热机组。本文针对以上情况，对增加散热器用户的地板辐射供暖热力站的改造进行探讨。

2　改造方案

2．1　改造方案

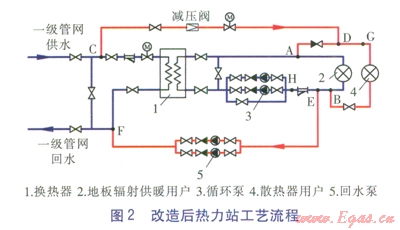

热力站一级侧供、回水温度为100、60℃，改造前热力站二级侧(仅有地板辐射供暖用户)供、回水温度为50、40℃，拟增加的散热器用户供回水温度为80、60℃。改造前后热力站工艺流程分别见图1、2。由图1、2可知，改造后，散热器用户一部分供水由换热器二级侧供水管道引出，另一部分供水由换热器一级侧供水管道引出。由一级侧供水管道引出的热水经减压阀、电动调节阀后，与由二级侧供水管道引出的热水混合，作为散热器用户的供水。散热器用户回水与地板辐射供暖用户回水混合后，一部分回到换热器二级侧回水管道，另一部分回到一级侧回水管道。改造后二级侧补水可由一级侧补充，因此二级侧原有补水装置(补水泵、水处理装置等)可取消。回水泵流量与管道CD流量一致。经校核，新增散热器用户的流量未超出循环泵的裕量，不影响地板辐射用户流量。

2．2　技术难点及解决方案

①一级管网供水压力过高。解决方案：在管段CD上设置减压阀，以降低混水点D的压力。

②混水量控制。解决方案：在管段CD上设置电动调节阀，调节混水量。增设温度控制点G，根据混水后点G温度控制电动调节阀的相对开度，保证混水温度满足散热器用户的要求。

③改造后二级管网压力增大。解决方案：在管段EF上设置变频回水泵，利用原有补水系统压力控制点H，控制变频回水泵的工作频率，使二级管网压力保持在合理范围内。

2．3　方案优缺点

①优点。占空间小，只有回水泵需要占据一定空间，而且回水泵体积较小。由于采用混水方法，原有二级管网补水装置可以取消，一级管网的回水温度有所降低，增大了一级管网供回水温差。

②缺点。增加了一级管网的补水量。为保持二级管网压力，需采取必要的控制手段。

3　建议

①不同供热参数在同一换热机组中同时存在时，在设计时应尽可能详细地掌握基础设计参数，包括用户供热参数、负荷分布、二级网管径等，否则易出现严重的水力失调。

②本文主要探讨了改造前后热力站的工艺流程，实际工程中还应校核站内给排水系统、电力负荷、控制水平等其他内容。

参考文献：

[1]雷新义．散热器与地面辐射供暖联网供热系统设计[J]．煤气与热力，2007，27(1)：60-63．

本文作者：常俊志  王俊杰  刘巍

作者单位：中国市政工程华北设计研究总院

  河北建投任丘热电有限责任公司
