摘　要：分析天津市天然气储气设施现状。对2015年季节调峰储气量、应急储气量需求进行预测，分析了调峰与应急储气设施的建设。

关键词：天然气  调峰储气量  应急储气量　储气设施

Demand for Natural Gas Peak Shaving and Emergency and Construction of Gas Storage Facilities in Tianjin

Abstract：The current status of natural gas storage facilities in Tianjin is analyzed．The demand of gas storage capacities for seasonal peak shaving and emergency in 2015 is predicted．The construction of gas storage facilities for peak shaving and emergency is analyzed．

Key words：natural gas；peak shaving gas storage capacity；emergency gas storage capacity；gas storage facility

天然气储气调峰及安全应急是每个城市供气系统不可缺少的组成部分。随着城市建设进程的加快，天然气的引入使城市能源利用格局产生重大变化，天然气需求量飞跃增长，在当今市场经济的合约供气条件下，天然气调峰和应急问题日益突出。如何安全稳定地保障天然气供应，满足城市发展对天然气的需求，确保城市居民日常生活和社会稳定，是每座城市需要研究解决的重要问题^[1-5]。本文对天津市天然气调峰与应急需求及储气设施的建设进行探讨。

1　储气设施现状

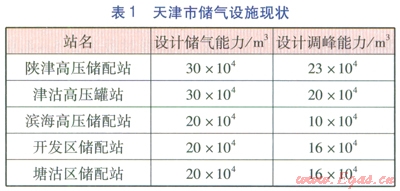

天津市储气设施现状见表1。目前，天津市冬季平均日用气量已突破570×10⁴m³／d，由表1可知，现有储气设施设计调峰能力约85×10⁴m³，只能基本满足小时调峰。由中石油建设的大张坨气藏地下储气库，总库容达30×10⁸m³，设计调峰能力约14×10⁸m³，主要为北京进行调峰，其次为天津，但实际上无法满足天津的调峰需求。随着天津市天然气用气规模的扩大，用气量的季节性差异也逐步增大，仅依靠上述储气设施远不能满足季节调峰需求。因此，现阶段天津市的季节调峰只能依靠上游气源并控制一些工业用户的生产周期进行调节。

2　季节调峰、应急储气量需求预测

①季节调峰储气量需求

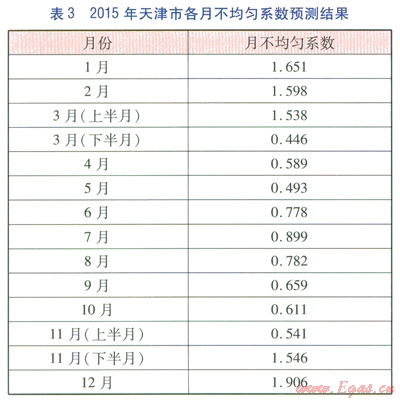

2015年天津市各类用户天然气用量预测结果见表2。由表2可知，2015年最大用气量将达到164.02×10⁸m³，并作为计算2015年季节调峰储气量的基础数据。2015年天津市各月不均匀系数预测结果见表3，由于3月15日、ll月15日分别为供暖期结束和供暖期开始时间，因此这两个月的上下半月不均匀系数变化较大。

由表3可知，天津市的季节不均匀性主要体现为冬季用气负荷较高，这是由于2015年规划新建热电厂绝大多数为天然气热电厂，不仅用于发电还用于冬季供暖，这就造成了冬季天然气用气负荷的增加，冬夏季用气负荷差异明显。

一般上游气源企业按年用气量逐月均匀供气，而不考虑下游需求市场用气量的变化，因此各月实际用气量与逐月均匀供气量之间必然存在差异。若上游气源企业按年用气量逐月均匀供气，经计算2015年天津市季节调峰储气量将达到36.78×10⁸m³。

②应急储气量需求

2015年中海油为天津市提供的气源主要有渤海西部油田、天津港液化天然气。渤海西部油田保持年供气能力3×10⁸m³／a，事故中断可能性很小。天津港液化天然气接收站年供气量将达到61×10⁸m³／a，当该气源发生故障中断供应时，在其他门站不增加供气量的极端情况下，每日天然气供应缺口为1671×10⁴m³／d，应急储备期限按l5d计算，则应急储气量需求为2.51×10⁸m³。

2015年中石油为天津市供天然气总量将达到100×10⁸m³，其中中石油港清三线的供气量将增加到40×10⁸m³，为中石油向天津市供气的主力气源。当港清三线发生故障中断供气时，在其他门站不增加供应量的极端情况下，每日天然气供应缺口为1096×10⁴m³／d，应急储备期限仍按15d计算，则应急储气量需求为l.64×10⁸m³。

3　调峰与应急储气设施的建设

GB 50028—2006《城镇燃气设计规范》第6．1．4条规定：“采用天然气作气源时，城镇燃气逐月、逐日的用气不均匀性的平衡，应由气源方(即供气方)统筹调度解决。”

若上游气源企业按年合同销售量的15％承担季节调峰储气量，可解决季节调峰储气量24.6×10⁸m³，但考虑2.51×10⁸m³的应急储气量需求(按中海油气源的应急储气量考虑)，仍有缺口14.69×10⁸m³，但下游燃气企业无力承担如此大规模调峰与应急储气设施的建设和维护、运营。调峰与应急储气设施的建设必须通过合作与协商的方式，由上游供气企业承担主要责任，下游燃气企业辅助完成。通常，上游供气企业建设地下储库、LNG储罐作为调峰与应急储气设施，而下游燃气企业则建设储配站等储气设施。

①地下储气库

地下储气库储气量大，单位容积造价和运行成本较低，是较为理想的调峰与应急储气设施，但选址条件较为苛刻。目前，中石油对板南枯竭气藏正在进行可行性研究，规划板南气藏地下储气库。届时，板南气藏地下储气库库容达l6×10⁸m³，2015年可为天津市提供季节调峰储气量4×10⁸m³。

②LNG储罐

LNG储罐是较为理想的调峰与应急储气设施，但建设大型LNG储罐投资较大，日常运行管理及维修费用较高。

2013年底，中海油将在天津建设LNG接收站，建设2座容积为3×10⁴m³的小型LNG储罐，远期建设l0座容积为l6×10⁴m³大型LNG储罐，满足天津市近远期季节调峰储气量与应急储气量需求。

③其他储气设置

十二五期间，天津市建设储配站22座：扩建2座，迁扩建2座，新建l8座，主要用于日调峰、小时调峰和应急储备，并配置一定数量的CNG、LNG应急气源车。大型工业用户及有特殊需求用户，则根据用气需求自行建设调峰与应急储气设施。

参考文献：

[1]刘艺．天然气储气调峰与安全应急的有机结合[J]．煤气与热力，2011，31(8)：A33-A36．

[2]徐正康，张宝金，乔珩．城市天然气调峰的探讨[J]．煤气与热力，2005，25(4)：44-47．

[3]杨光，谢翔，万云．深圳市天然气调峰方案的优化[J]．煤气与热力，2009，29(8)：1301-1303．

[4]叶毅邦．利用压缩天然气调峰的探讨[J]．煤气与热力，2008，28(7)：B25-B26．

[5]刘晓艳，姚安林，于培林．城市燃气调峰储气方案选择专家系统研究[J]．煤气与热力，2008，28(1)：Bl8-B24．

本文作者：金祖玲

作者单位：天津市燃气热力规划设计院
