汽—水热力站常见设计问题及改进措施

摘 要

摘 要:针对汽—水热力站常见设计问题,提出了改进措施。涉及排水沟、不凝性气体排除、凝结水回收管道、补水箱液位测量等。关键词:汽—水热力站 设计 改进措施Comm

摘 要:针对汽水热力站常见设计问题,提出了改进措施。涉及排水沟、不凝性气体排除、凝结水回收管道、补水箱液位测量等。

关键词:水热力站  设计  改进措施

Common Design Problems and Improvement Measures in Steam-water Substation

AbstractIn view of common design Droblems in steam-water substationimprovement nleasures involving the drainnon-condensable gas removalcondensate recovery pipelinewater tank level measurement and so on are put forward

Key wordssteam-water substationdesignimprovement measures



目前,一些汽一水热力站的设计不尽完善,给投运后的运行操作带来诸多不便,甚至留下安全隐患[1-2]。本文对汽一水热力站常见设计问题及改进措施进行探讨。

1 设计存在问题及改进措施

1.1 排水沟

存在问题

目前换热机组大多实现了自动化控制,运行人员在监控室内进行控制操作,监控室与换热机组之间往往通过地下电缆沟内的通信电缆传输控制信号。在实际工程中,由于施工质量不合格,监理不到位,或因后期地面沉降等原因,易导致排水沟内积水向电缆沟内渗流。电缆沟内积水或湿度过大,将威胁站内设备的安全运行。而且一旦发生渗流,后期很难处理并杜绝。

改进措施

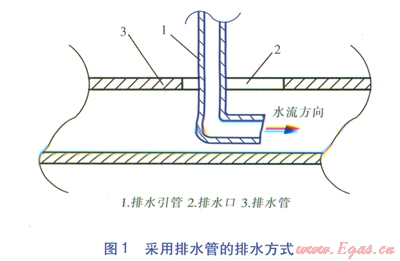

在原来设计需开挖排水沟的位置,敷设排水管代替排水沟。在对应排水点位置的排水管上开设排水口,用排水引管将排水引入排水口(见图l)。排水口应大小合适,不能太小,以便观测排水引管排出水的流量、颜色。排水引管末端应采用弯管形式(见图l),以便引导带压热水按指定方向排放,避免热水溅出烫人。这种改进措施不仅施工方便,还杜绝了排水沟向电缆沟的渗流现象,更杜绝了敞开式排水沟引起的站内空气相对湿度过大问题。



1.2 不凝性气体排除

存在问题

汽—水热力站内供回水管道的最高处均设计安装了自动排气阀。在正常运行时,供回水管道最高处仅分别设置一个自动排气阀就能够排除管道内不凝性气体。但在每年供暖初期或中途检修后,供回水管道最高处会积聚大量不凝性气体,尤其是回水管道,不断有大量气团被回水从用户和室外管网带至站内,并积聚在回水管道最高处。此时,仅一个自动排气阀不能及时快速排出大量的不凝性气体,易引起管网压力和循环泵电动机电流急剧波动,严重影响管网和电气设备的安全稳定运行。

改进措施

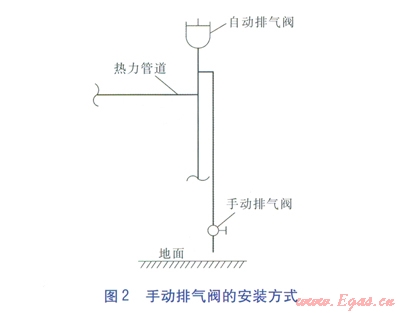

在原有自动排气阀的基础上,增设一个手动排气阀,具体安装方式见图2。在自动排气阀前的排气管引出一根支管至地面附近,在支管末端安装一个手动排气阀。在换热机组启动前,运行人员打开手动排气阀,快速排除管道内的不凝性气体,直至供回水压力稳定且仅有水而无气体排出时,再关闭手动排气阀。此后,可完全依靠自动排气阀排气,这样即可确保换热机组的安全稳定运行。



1.3 凝结水回收管道

存在问题

汽—水热力站往往配置多台换热机组,设计人员一般设计一条凝结水于管,把各台换热机组的凝结水管道与凝结水干管连接,共用一条凝结水干管,引至凝结水回收装置。

不同的换热机组排出的凝结水温度往往不同,特别当供汽温度不同时,不同换热机组排出的凝结水温度相差很大。不同温度的凝结水在凝结水干管中汇集,由于管内水温剧烈变化,凝结水干管会发生振动,温差越大,振动越猛烈。振动剧烈时,换热机组将随之晃动,凝结水管道焊口甚至开裂,严重影响安全运行和人员安全。

改进措施

每台换热机组单独敷设凝结水管道,分别引至凝结水回收装置,在凝结水回收装置前增设集水罐。这样,避免了凝结水干管出现振动。虽然凝结水管道的布置更加复杂,凝结水系统的造价相应提高,但对于换热机组的稳定安全运行意义重大。

1.4 补水箱液位测量

存在问题

对于采用凝结水作为补水的汽—水热力站,设计条件下换热机组排出的凝结水温度一般都要求不高于80℃,补水箱中安装的投入式液位计也是按照这一限定温度选型的。

但实际运行中,当热网回水温度高于设计值时,往往导致换热机组排出的凝结水温度升高,甚至接近100℃。这已经超出投入式液位计的设计温度,易使得投入式液位计显示数据失真,运行人员无法掌握真实的补水箱水位。

改进措施

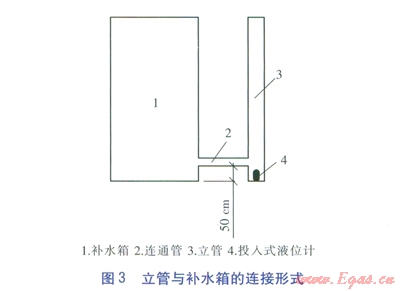

增设立管与补水箱底部连通,将投入式液位计沉入立管底部,具体连接形式见图3。由于补水箱底部的水温较低,因此投入式液位计所在位置的水温也较低,能基本满足其设计温度工作。



2 结语

汽—水热力站的优化设计应引起设计人员的关注,结合实际情况,即使做出很小的改进,都会为站内设备的安全、稳定、经济运行提供很大保障。
