摘要

摘要：本文介绍了水量伺服阀的结构工作原理，论述了水量伺服阀在数码恒温式强排燃气热水器上应用的特点。关键词：水量伺服阀、水气联调水量伺服阀是我公司根据国内外市场发展的

摘要：本文介绍了水量伺服阀的结构工作原理，论述了水量伺服阀在数码恒温式强排燃气热水器上应用的特点。

关键词：水量伺服阀、水气联调

水量伺服阀是我公司根据国内外市场发展的趋势，专门为实现燃气具智能化控制而研制开发的一种新型水比例调节阀并申请了实用专利。本专利产品包括阀体、水流转子组件、霍尔传感器、阀芯组件和电机等组成。其中，水流转子组件纵向装在阀体的进水通道内，霍尔传感器设在阀体的外部且与水流转子组件的磁块位置相对应，设在阀体内的阀芯组件与设在阀体外部的电机连接，通过改变出水口间隙的大小实现水流量的调节，可靠实现由于管网压力波动时保证水流量恒定。特别是燃气具引入市电后与相应的燃气控制比例阀联合使用实现水气联调，能可靠地对所用燃气、水流量进行自动调节，实现燃气具快速自动恒温、定时开关机（手机信号无线遥控）、火力大小调节等智能化控制，节约能源，增加热效能，大大地提高了燃气具的性能和档次。

我公司通过分析国内外家用燃气具的发展历史和现状、展望中国家用燃气具的发展趋势后，为了适应市场的发展需求，早在2003年已投入大量资金，研究开发技术含量高，用途更广阔的“水量伺服阀”。通过吸收、消化欧洲、日本的比例控制技术，已成功研制开发并形成大批量生产，产品销往全国各地。作者结合水量伺服阀系统的开发研究工作，着重介绍了水量伺服阀的工作原理及结构特点，引导燃气具行业满足市场发展趋势，开发节能、安全、环保型燃气具，对节约能源,减少环境污染,提高燃气具技术含量及市场竞争力有着重大的影响。

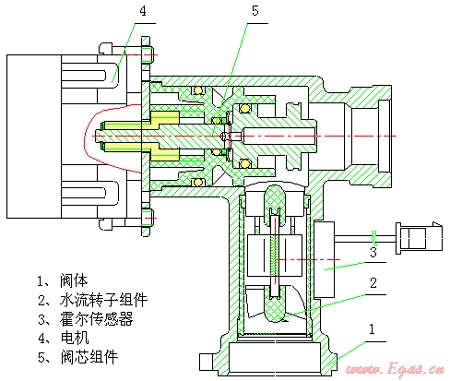

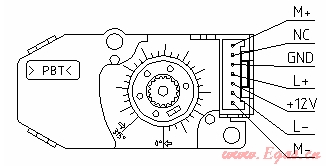

　　一、结构工作原理(参见工作原理图)

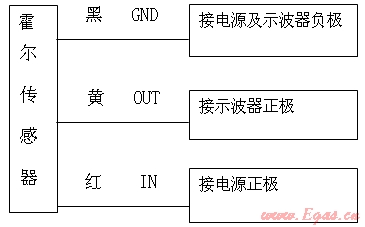

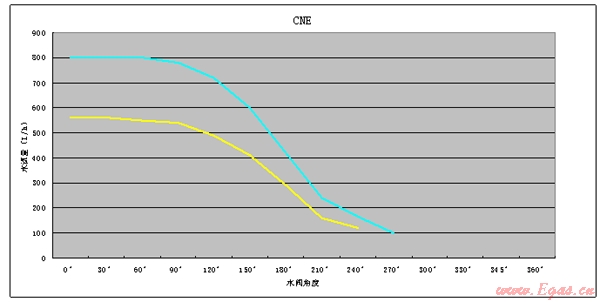

水量伺服阀主要由水流转子组件、霍尔传感器、阀芯组件、电机等组成。当水流经过涡轮壳时，推动磁性转子旋转，不同磁极靠近霍元件时导通，离开时断开，从而产生高低脉冲电平输出给电脑控制器，再由控制器判断计算出水流量的大小。当燃气具设定不同的温度时，控制器首先调节燃气控制比例阀的出气量同时通知电机拖动阀体组件调节出水口的水量大小。这样，控制器可通过水温反馈信号自动进行细微的无级调节，从而达到快速调节水温、稳定水温目的。
