燃气薄壁不锈钢管的性能与连接方式比较

摘 要

摘要:介绍了燃气薄壁不锈钢管的性能,分析了CJJ 94—2009《城镇燃气室内工程施工与质量验收规范》推荐使用的几种薄壁不锈钢管连接方式的特点,对其进行了比较。关键词:薄壁

摘要:介绍了燃气薄壁不锈钢管的性能,分析了CJJ 94—2009《城镇燃气室内工程施工与质量验收规范》推荐使用的几种薄壁不锈钢管连接方式的特点,对其进行了比较。
关键词:薄壁不锈钢管;性能;连接方式;环压式
Performance of Thin.walled Stainless Steel Gas Pipe and Comparison of Connection Modes
CHEN Wen,ZHANG YumeiZENG Lingji
AbstractThe performance of thin-walled stainless steel gas pipe is introduced.The eharacteristics of some connection modes of the pipe recommended by Code for Construction and Quality Acceptance of City Indoor Gas Engineering(CJJ 94—2009)are analyzed and compared.
Key wordsthin-walled stainless steel pipe;performance;connection mode;ring compression
1 概述
   随着我国国民经济的快速发展,城镇住宅、公共建筑和旅游设施大量兴建,对流体(水、燃气)输送、供应提出了新的要求。在输送管道中,镀锌钢管已经结束了百年辉煌的历史,各种新型塑料管及复合管得到迅速发展,但各种管材还不同程度地存在着一些不足,远不能完全满足人们的需要和对流体输送的要求。因此,有关专家预言:建筑流体管材最终将回到金属管时代。根据国外的应用经验,金属管中的薄壁不锈钢管将可能成为综合性能最好的管材之一。CJJ 94—2009《城镇燃气室内工程施工与质量验收规范》将薄壁不锈钢管列为室内燃气管道的选用管材,这是对薄壁不锈钢管多年来在燃气领域中的应用给予的充分肯定。薄壁不锈钢管具有安装简便,安全可靠,因其管壁较薄(但其强度并不低)而成本较低,使用寿命较长(大致为铜管的2倍,碳钢管的2.5~4倍,复合管的2~3倍)等优点,其应用于燃气室内管道的综合性价比较高,因此薄壁不锈钢管已成为目前较为理想的燃气室内用管材,具有较广阔的开发和应用前景[1]
2 薄壁不锈钢管在燃气领域的应用
    薄壁不锈钢管诞生于20世纪50年代,瑞典学者首先提出了薄壁不锈钢管概念并申请专利;70年代,德国马普尔斯公司开始将其投入生产,并开始应用于建筑冷、热水;80年代,日本开始将其应用于建筑冷、热水;1998年,我国开始生产建筑冷、热水薄壁不锈钢管;2003年,薄壁不锈钢管开始应用于燃气管道。薄壁不锈钢管是传统管材的换代产品,也是节能、节材和环保要求的必然。除燃气领域外,薄壁不锈钢管在给水、排水、消防等领域也有广泛应用。
    住房和城乡建设部很重视薄壁不锈钢管的推广应用,CJ/T 151—2001《薄壁不锈钢水管》、GB/T 12771—2008《流体输送用不锈钢焊接钢管》等标准已陆续发布执行。住房和城乡建设部现已发文,相关管道工程技术规程及安装图集正由同济大学负责编制。GB 50028—2006《城镇燃气设计规范》明确规定薄壁不锈钢管可应用于室内燃气管道中,这为薄壁不锈钢管在室内燃气安装中发挥作用提供了广阔的空间。
3 室内燃气管道工程对管材的基本要求
    室内燃气管道要承受一定的压力,燃气泄漏将会导致爆炸、火灾,造成人员伤亡和经济损失。因此,对室内燃气管道管材的基本要求是:有足够的机械强度(抗拉强度、延伸率),连接性好,具有不透气性。要满足管材的基本要求,应从以下几方面进行选材:
   ① 材料的强度性能
   管道材料的强度性能应从抗拉强度极限、屈服极限、延伸率等几个参数进行分析。这几个参数因材质不同而有较大的变化,钢管的抗拉强度极限一般为335~565MPa,屈服极限一般为205~480MPa,钢的延伸率越大,其屈服极限越低,塑性越好,越易焊接加工。
   ② 材料的断裂韧性
   管道断裂分为韧性断裂和脆性断裂。过大的拉应力和裂纹缺陷是韧性断裂的主要原因,低温、应力和裂纹缺陷3个条件共同作用是脆性断裂的主要原因。为了防止管道在工作条件下断裂,在管材生产和施工过程中应注意消除管道裂纹缺陷并减小外应力。
   ③ 材料的可靠连接性能
   要求管材在一定的连接(焊接、机械连接等)工艺方法、工艺参数和结构形式条件下,能够具有可靠的连接性能。
   ④ 材料的抗腐蚀性能
   城镇燃气一般是经过净化的燃气,可以不考虑管道的内壁腐蚀。室内燃气管道长期裸露于大气中,应考虑管道外壁的抗腐蚀能力,特别是在大气环境比较恶劣的大城市,更应该注意此项性能。
   ⑤材料的温差适应性
   在恶劣环境条件下,如低温(-20~0℃)、高温(40~70℃)时,管材不发生低温脆裂和高温变形。
    薄壁不锈钢管是利用不锈钢热轧钢板(带)或热轧纵剪钢带经辗压、卷制、焊接而成,是能够满足上述要求的室内燃气管材之一。薄壁不锈钢管具有耐腐蚀、外表美观、重量轻等优点,适用于低压燃气的输送,特别适用于对外观要求较高的中、高档小区。
4 燃气薄壁不锈钢管的性能
4.1 基本性能
   ① 材料强度高
   与其他各种常见材料相比,薄壁不锈钢管的材料强度高,不同管材的强度比较见表1。
表1 不同管材的强度比较
管材
304不锈钢管
碳钢管
铜管
塑料管
抗拉强度/MPa
530~750
300
200
50
   ② 耐腐蚀性能好
   不锈钢管之所以具有优异的耐腐蚀性能,是因为其可以与氧化剂发生钝化作用,在表面形成一层坚韧致密的Cr203富铬氧化保护膜,而其他碳钢管、铜管等的钝化能力很小。
   ③ 使用寿命长
   与其他各种常见材料相比,薄壁不锈钢管的使用寿命较长,不同管材的使用寿命比较见表2。
表2 不同管材的使用寿命比较
管材
不锈钢管
铜管
碳钢管
复合管
塑料管
使用寿命/a
50~70
30~50
15
15~30
25.30
4.2 安全性能
    ① 强度高的管材是安全性的基础
    由表1可知,奥氏体不锈钢材质的薄壁不锈钢管,其抗拉强度是碳钢管的2倍、铜管的3倍、塑料管的10~15倍。高强度的不锈钢管承压较高,能承受外力冲击和较高的输送压力,是安全性好的基础。
    ② 耐腐蚀性好的管材是安全性的保障
    就耐腐蚀性能而言,不锈钢管是金属管中的佼佼者,它在各种含氧量、温度、pH值溶液中均有良好的耐腐蚀性,即使表面受损,也能很快在常态下自然氧化愈合,因此一般不会发生局部腐蚀,能切实保障管道的安全性。
5 薄壁不锈钢管的连接方式及选择
    根据GB/T 12771—2008的规定,薄壁不锈钢管是指壁厚与外径比不大于3%的不锈钢管,目前燃气行业使用的薄壁不锈钢管要求壁厚不小于0.6mm。
5.1 标准推荐的薄壁不锈钢管连接方式
    CJJ 94—2009推荐的薄壁不锈钢管的连接方式主要有承插氩弧焊式、卡套式、卡压式、环压式等几种较成熟的连接方式。
   ① 承插氩弧焊式连接

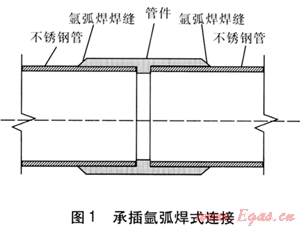

承插氩弧焊是将管道插入管件承口,用钨极氩弧焊(TIG焊)将两连接件熔焊焊接而成一体的连接方式。其优点是连接强度高;缺点是施工技术要求高,有时内外氩气保护在施工现场较难实现。承插氩弧焊式连接见图1。


   ② 卡套式连接
   卡套式(也称卡凸式)连接是用锁紧螺帽和螺纹管件将管道压紧于管件上的连接方式。其优点是操作方便,易于安装;缺点是连接强度不够高,抗外力能力较差。
   ③ 卡压式连接

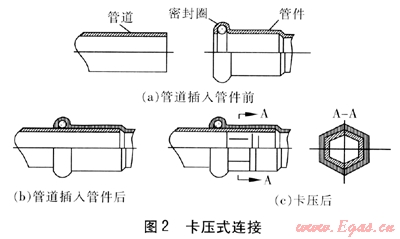

卡压式连接是将“0”型密封圈,用专用卡压工具压入连接处,钳压后断面呈六边形的一种挤压式连接方式。其优点是操作方便,易于安装;缺点是连接强度不够高,抗外力能力差。卡压式连接见图2。


   ④ 环压式连接

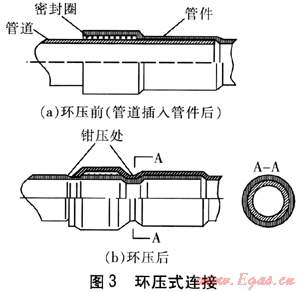

   环压式连接是将套有圆筒状弹性体密封圈的管道插入环压式管件的承口,用专用工具从外部沿承口圆周施压,使承口连同管道一起局部下凹变形,压缩承口的密封段,从而达到管道管件紧固密封的一种连接方式。其优点是操作方便,易于安装,连接强度高;缺点是密封圈和管件不是整体件,安装中要特别注意其密封效果。环压式连接见图3。


    对比卡压式和环压式连接方式,可知:这两种连接方式基本相似,都是钳压连接,但其钳压点不同。卡压式钳压点为1处,钳压断面为断续的六边形;环压式钳压点为2处,钳压断面为连续的圆形,后者的连接效果较好。
5.2 几种连接方式的比较
    承插氩弧焊式、卡套式、卡压式、环压式等连接方式,各有特点,其中承插氩弧焊式连接是一种较有特色的连接方式,在燃气薄壁不锈钢管道连接中具有一定的优势,连接效果最好。
    GB 50028—2006第10.2.6条规定:薄壁不锈钢管的连接方式,应采用承插氩弧焊式管件连接或卡套式管件机械连接,并宜优先选用承插氩弧焊式管件连接。这正是对承插氩弧焊式连接方式的肯定。此外,该条条文说明中还指出:薄壁不锈钢管采用承插氩弧焊式管件属无泄漏接头连接,与卡压、卡套等机械连接相比较具有明显优点,故推荐选用。这足以说明承插氩弧焊式连接方式具有优势地位。但是如用传统的焊接方式进行连接,因为薄壁不锈钢管在现场施工,很难做到管内壁的氩气保护,而保护不良的焊接会导致不锈钢抗腐蚀性能大幅下降,其焊缝在2~3a后会发生渗漏,从而带来较大的安全隐患。因此,在目前小口径薄壁不锈钢管氩弧焊连接方式的现场氩气保护问题未能经济有效地解决之前,承插氩弧焊式连接方式还不宜大面积推广使用,这也是该连接方式目前未能在燃气行业大量推广的主要原因。
    在其他几种机械式连接方式中,卡套式具有可拆卸、可重复使用的优点,但其管件价格相对较高,且由于薄壁不锈钢管表面十分光滑,连接强度较低,因此燃气工程中一般较少采用,而卡压式、环压式成为目前薄壁不锈钢管的主要连接方式,二者均属于机械式连接中的挤压式连接方式。燃气薄壁不锈钢管有多种连接方式,其中挤压式连接性能较好。
    所谓挤压式连接,是一种通过冷挤压手段实现管道与管件连接密封的方式,它是将预先套上密封圈的管道插入管件的承口,从外部对承口的连接段周向施压。压制中,承口的连接段连同插入的管道一起下凹变形后抱死锁紧,从而实现管道与管件的有效密封。
    欧洲在20世纪60年代发明了挤压式连接技术,该项技术使不锈钢管的薄壁化得以实现,并于90年代引入中国,在国内被称作卡压式连接。结合欧共体国家推广的管道挤压连接技术的成功经验,以及对国内近几年卡压式连接在工程应用中的利弊所作的比较研究,业内普遍认为管道挤压连接技术是燃气薄壁不锈钢管道连接方式未来发展的主要方向。
    卡压式和环压式成本相似,而后者效果较好。对这两种连接方式的争论点主要在于其密封圈的寿命能否达到与管道相同,只要密封圈的寿命能够与管道基本相同,则这种连接方式就是一种较好的方式。为解决这个问题,相关单位应该立即着手与国内权威检测单位联合,作相应的分析、试验,用相对可靠的密封圈寿命科学分析数据消除大家的疑虑。
    国内相关单位已经开始行动,目前在薄壁不锈钢管环压式连接方式上,拥有多项专利的成都共同管业公司已经着手进行这项工作,并即将拿出成果。相信在不久的将来,薄壁不锈钢管一定会在国内燃气领域得到大量应用。
参考文献:
[1] 池爱君.薄壁不锈钢管在室内燃气工程的应用[J]煤气与热力,2009,29(8):B25-B27.

(本文作者:陈文1 张玉梅2 曾令基3 1.广西佳迅管道工程有限公司 广西南宁 530022;2.重庆大学 城市建设与环境工程学院 重庆 400030;3.重庆燃气集团股份有限公司 重庆 400020)
