家用燃气报警器应用的探讨

摘 要

摘要:论述了家用燃气报警器的行业使用背景、行业政策、资质管理、技术原理、安装要求、工作方式、应用前景。关键词:家用燃气报警器;燃气泄漏;报警控制Discussion on Applicatio

摘要:论述了家用燃气报警器的行业使用背景、行业政策、资质管理、技术原理、安装要求、工作方式、应用前景。
关键词:家用燃气报警器;燃气泄漏;报警控制
Discussion on Application of Household Gas Alarm
TANG Li-ling,RAO Yan,CAI Yi
AbstractThe industry use background,industry policy,qualification management,technical principle,installation requirements,working manner and application prospect of household gas alarm are described.
Key wordshousehold gas alarm;gas leak;alarm control
1 行业使用背景
    家用燃气报警器是一种适合家庭使用的小型燃气安全防范产品。它能有效地避免因燃气泄漏而引起的爆炸、火灾、中毒等恶性事故[1],已经在世界上大部分国家或地区广泛应用。一些发达国家的城市大力推广甚至强制安装燃气报警器,如日本东京、大阪、韩国首尔、德国汉堡等城市,目前有80%以上的居民家庭安装各类燃气报警器。日本使用液化石油气始于1952年,20世纪70年代燃气用户急剧增长,到现在用户已达23295000户,家用燃气报警器在20世纪70年代开始推广。据统计,日本在1970年1年内共发生将近800起燃气事故,死伤人数超过500人。随着日本燃气应用的普及,家用燃气报警器的研制、开发、销售发展迅速,现在已有99.1%的液化石油气用户(包括管道用户和瓶装用户)装上家用燃气报警器。1998年的资料显示,每年与液化石油气有关的事故仅发生75起左右,而城市管道燃气用户的事故率更低,在全国22418186户城市管道燃气用户中1年内发生的事故仅为16起,燃气报警器普及率也达到了89.8%。家用燃气报警器在日本发展30余年来,日本政府和生产企业大力推广家用燃气报警器的使用,是燃气泄漏和爆炸等事故的事故率远远低于欧美国家的重要原因之一,家用燃气报警器已成为家庭生活的必需品。
2 行业政策
    在我国大部分地区,如北京、成都、哈尔滨、青岛、大连、石家庄、济南、武汉等城市,针对燃气中毒事故也采取了相关措施,部分地区甚至将安装燃气泄漏报警器以地方法规的形式予以规定,近3年的结果显示,这些地区的燃气事故正在逐年减少。燃气供应是一个特殊的行业,国家相关规范标准和各地法规都对使用燃气的公共场所及密闭场所做出了具体的规定并强制执行。在家用燃气方面,国内部分省市明确规定新建住宅必须安装燃气泄漏安全保护装置[2]
    山东省建设厅《关于推广使用户内燃气泄漏安全保护装置的通知》(鲁建安监字[2004]10号)第二条规定:各地要采取措施,研究制定方案,推广使用燃气泄漏安全保护装置,确保燃气使用安全。要向居民燃气用户积极推广使用户内燃气泄漏安全保护装置。管道燃气用户要安装使用户内燃气泄漏安全保护装置。新建建筑原则上都要安装使用户内燃气泄漏安全保护装置;原有建筑要逐步加装户内燃气泄漏安全保护装置。对瓶装液化石油气用户,各地要根据实际情况,研究制定方案,分阶段逐步实施,推广使用燃气泄漏安全保护装置。
    《上海市燃气管理条例》(2007年10月10上海市人民代表大会常务委员会公告第83号)第二十五条规定:燃气供气站点应当安装使用燃气泄漏安全保护装置。在室内公共场所、地下或者半地下建筑物内使用燃气的场所,应当安装使用燃气泄漏安全保护装置;未安装使用燃气泄漏安全保护装置,燃气企业不得供气。按照本条第一款、第二款规定须安装燃气泄漏安全保护装置的燃气供气站点和用户,应当委托专业的检测机构定期对燃气泄漏安全保护装置进行检测。本市提倡居民用户使用家用燃气泄漏报警器。
  《城镇燃气设计规范》GB 50028—2006第10.4.3条规定:住宅厨房内宜设置排气装置和燃气浓度检测报警器[3]
    《火灾自动报警系统设计规范》GB 50116—8第7.1.1.5条规定:对使用、生产或聚集可燃气体或可燃液体蒸气的场所,应选择可燃气体探测器。
3 资质管理
    为了保证可燃气体报警器的产品质量,确保人民生命财产安全,从2002年开始,国家对可燃气体探测报警产品实行强制认证制度,并针对产品质量制定了严格的生产许可程序。企业生产的可燃气体报警及相关产品均应在符合《可燃气体报警控制器》GB 16808—2008的技术要求、分类方法、试验方法的前提下,只有通过国家消防电子产品质量监督检验中心检验,取得产品合格《检验报告》,才能证明企业生产的可燃气体探测报警产品合格H1,公安部消防产品合格评定中心才能颁发《产品型式认可证书》。
4 家用燃气报警器技术
    家用燃气报警器一般安装在厨房,燃气报警器的核心是探测器,当探测器检测到燃气浓度达到报警设定值时,便会输出信号给燃气报警器,燃气报警器发出声光报警并可显示燃气浓度或启动外部联动设备(如排风扇、电磁阀)。对于探测器在安装现场对气体泄漏的感应能力,根据《石油化工企业可燃气体和有毒气体检测报警设计规范》SH 3063—1999第3.0.1条,通常以各种气体爆炸下限的25%以下为报警浓度[5]。根据《家用燃气泄漏报警器》CJ 3057—1996第4.1条,天然气的报警体积分数为0.1%~1.0%,人工煤气的报警体积分数为0.1%~0.5%,液化石油气的报警体积分数为0.1%~0.5%[6]
    当可燃气体浓度低于爆炸下限时(可燃气体不足)或高于爆炸上限(氧气不足)时都不会发生爆炸。不同的可燃气体的爆炸下限和爆炸上限各不相同。根据相关规范,现有燃气报警系统的设计中均设定可燃气体的体积分数在爆炸下限的20%~25%(或以下)和50%时发出警报。这里,爆炸下限的20%~25%时报警称作低限报警,而爆炸下限的50%时报警称作高限报警。需要说明的是,爆炸下限检测仪上显示的100%不是可燃气体的体积分数达到了100%,而是可燃气体的体积分数达到了爆炸下限的100%,即可燃气体达到了爆炸下限。
5 安装要求
    《城镇燃气设计规范》GB 50028—2006中第10.8.2条规定:“当检测比空气轻的燃气时,报警器与燃具或阀门的水平距离不得大于8m,安装高度应距顶棚0.3m以内,且不得设在燃具上方。当检测比空气重的燃气时,报警器与燃具或阀门的水平距离不得大于4m,安装高度应距地面0.3m以内。”
6 工作方式
    家用燃气报警器有独立型、联网型、混合联网型3种工作方式。独立型报警器独立安装,外接220V或者12V、24V电压,报警器独立工作。检测空气中可燃气体浓度,当达到设定的浓度时,通过报警器上的声光报警装置发出报警信号,以达到预防燃气泄漏、保证人身财产安全的目的。

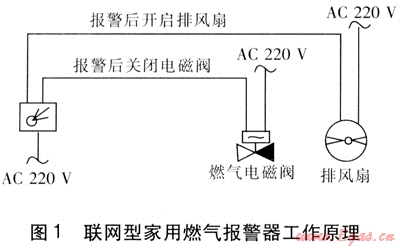

    在联网型工作方式中,燃气管道上的紧急切断电磁阀可与燃气泄漏报警系统连锁或与消防及其他智能报警控制终端模块等连锁,实现现场或远程的连动控制。联网型家用燃气报警器的主要功能是:燃气发生泄漏后,当超过燃气报警浓度时系统便自动切断该用户的燃气供应,并发出声光报警信号,连动控制排风扇。联网型家用燃气报警器工作原理见图1。


    在混合联网型工作方式中,报警器在报警的同时自动切断电磁阀,并通过小区门禁系统或者其他消防报警系统将信号送到小区监控中心。甚至可以通过小区短信平台将用户家里燃气泄漏报警信息发送到用户的手机上。
7 结束语
    随着天然气在工商业和城镇居民用户中的广泛应用,燃气使用单位及居民用户选择一种适合的燃气泄漏报警装置成为发展趋势。燃气泄漏报警系统的规范化和标准化促使燃气泄漏报警设备技术日趋成熟。目前,很多高质量的住宅小区都采用完善的安防系统(其中包括家用燃气报警系统)来提升住宅的质量和品位。在杭州,九树公寓、钱江新城、万象城等几个高档住宅小区就安装了家用燃气报警器。笔者认为,在科技发达、人民生活日益改善、追求现代化生活质量的今天,能源的安全、可靠、便捷是对人民生活的有力保障。因此,居民住宅尤其是城市高层住宅的厨房安装家用燃气报警器系统应该加大推行的力度,这对保障居民生活安全具有重要的作用。
参考文献:
[1] 曾令瑾,何泽琴.内置式厨房的燃气安全供应[J].煤气与热力,2008,28(2):B37-B41.
[2] 吴旭,王新华.户内天然气泄漏的原因与对策[J].煤气与热力,2008,28(11):B49-B51.
[3] GB 50028i2006,城镇燃气设计规范[S].
[4] 曾渝基.家用燃气具安全使用手册[M].北京:人民邮电出版社,1996.
[5] SH 3063—1999,化工企业可燃气体和有毒气体检测报警设计规范[S].
[6] CJ 3057—1996,家用燃气泄漏报警器[S].

(本文作者:唐丽玲 饶燕 蔡熠 杭州市城乡建设设计院有限公司 浙江杭州 310004)
