摘　要：为查明河西走廊北部潮水盆地煤层气富集规律及成藏主控因素，从煤层分布特征、煤岩煤质特征、煤岩演化程度、煤层等温吸附特征等方面，分析了该区煤层气的储层特征。结果表明：潮水盆地煤岩演化程度低，处于低煤阶褐煤—气煤演化阶段；煤层兰氏压力高(5.95～6.90 MPa)，利于煤层气的解吸。通过进一步的现场解吸实验，测试了该区Al、A3井煤层的含气量(分别为0.25、0.56m³／t)，并从生气条件、保存条件两个方面分析得出导致其煤层含气量低的主要原因为：①盆地发育拉张性正断层，成为煤层气逸散的通道；②盆地西部缺少区域性盖层，直接盖层为砂岩，导致煤层气散失；③缺少生物气的补充。最后，综合评价了各构造单元的勘探潜力，认为红柳园坳陷生物气特征明显且顶板盖层封盖性好，可作为该区下一步煤层气勘探的靶区。

关键词：潮水盆地 侏罗纪 煤层气 低煤阶 生物气 含气量 勘探潜力 红柳园坳陷 河西走廊

Characteristics of CBM gas reservoirs and their exploration potential in the Chaoshui Basin，northern Hexi Corridor

Abstract：In order to enhance the understanding of the CBM enrichment pattern and the maj or controlling factors of CBM accumulation in the Chaoshui Basin，northern Hexi Corridor，we first analyzed the characteristics of CBM gas reservoirs in the studv area inthe aspects of coal layer distribution，coal rock quality，evolution degree of coal rocks，and isotbermal adsorption leatures of coalbeds．And we drew a conclusion that the coal rocks in this basin are low in thermal evolution degree at a stage of low-rank of ligniteto gas coals，and are high in Langmuir pressures in the range of 5.95—6.90 MPa，which provides a favorable condition for CBM desorption．Then the gas contents of the coal beds in Al and A3 wells in this area were tested to be 0.25 and 0.56 m³／t resDectivelv through field desorption experiments．The causes of such low gas content in the coal layers were analyzed in respect of gas generation and preservation conditions．The following conclusions were obtained．(1)Extensional faults are developed in the basin and act as pathways for CBM gas escapin9．(2)No regional seals exist in the western part of the basin and the direct overlying strata are sand-stones，which leads to the escaping of CBM gas．(3)There is no biogas chargin9．Finally the exploration potential of each structuralunit was comprehensively evaluated and the Hongliuyuan depression was thought to have prominent features of bi。gas with perfectcaprocks so as to be selected as the target of CBM exploration in the future．

Key words：Chaoshui Basin，Jurassic，CBM，low coal rank，biogas，gas content，exploration potential，Hongliuvuan depression，Hexi Corrjdor

1　区域概况

潮水盆地位于甘肃省河西走廊的北部，西起临泽县马鞍山一正北山一线，东至民勤县东端白碱湖一带，南始龙首山一阿拉古山北侧，北抵北大山南麓^[1]，总体呈东西向展布、中部向南突出的弧形构造形态。东西长365km，南北宽30～75km，面积约为2×104km²，蕴藏着一定量的煤炭及油气资源。

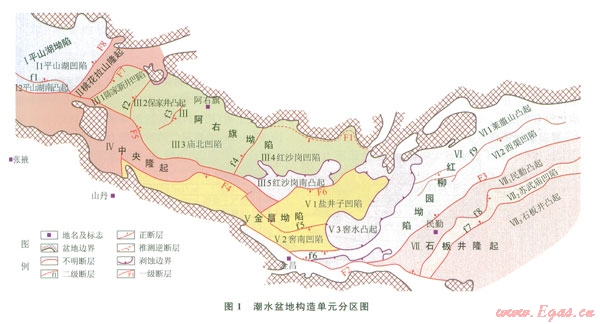

潮水盆地侏罗纪沉积基底主要为变质岩和花岗岩，地层刚性较强。受燕山、喜山运动的影响，主要发育北西向和东北向两组张性断层^[2-4]。依据地震资料，按沉积基底的凹凸分布，以控盆断层为边界，将潮水盆地划分为7个一级构造单元和l5个二级构造单元，其一级构造单元分别为平山湖坳陷、桃花拉山隆起、阿右旗坳陷、中央隆起、金昌坳陷、红柳园坳陷及石板井隆起(图1)。

潮水盆地含煤地层主要为中侏罗统青土井组(J₂q)，其次为下侏罗统芨芨沟组(J₁j)^[5-6]。经煤田钻孔资料揭示，该区煤炭资源丰富，煤层埋深适中，利于煤层气的勘探。

2　煤层气储层特征

2．1煤层分布特征

潮水盆地各个构造单元煤层的分布特征不同，但其共同特征是：煤层层数多、横向变化大，主要分布在构造单元缓坡地带。早侏罗世聚煤中心位于平山湖，中侏罗世聚煤中心向中部阿右旗和金昌地区迁移。平山湖坳陷含煤层数为1～20层，煤层厚度介于0.14～7.07m，平均为2.2m，煤层总厚度介于0～22m，呈北薄南厚变化趋势；阿右旗坳陷含煤2～16层，厚度介于0.01～14.37m，平均为l.35m，煤层总厚度介于0～26m，呈北厚南薄变化趋势；窖南凹陷含煤1～5层，厚度介于0.5～20m，平均为5.64 m，煤层总厚度介于6～20m，呈北薄南厚变化趋势，煤层层数相对较少，煤层单层厚，但埋藏深(2223～2910m)，不利于煤层气的开发；红柳园坳陷含煤2～9层，厚度介于0.5～2m，平均为l.1m。

2．2煤岩煤质特征

潮水盆地宏观煤岩类型以暗淡煤半晴煤为主。偏光显微镜下观察(图2)，该区煤层惰质组含量偏高，在成煤母质器官或细胞的胞腔内填充有黏土矿物，并含有黄铁矿、石英、黏土等矿物，反映了当时成煤环境比较复杂多变。煤岩鉴定分析表明，该区煤层镜质组含量介于29.0％～89.5％、平均为52.5％；惰质组含量介于10.9％～55.2％、平均为38.9％；壳质组含量偏高，为l.1％～l4.5％。

2．3煤岩演化程度低

潮水盆地煤岩演化程度较低，镜质体反射率(R_o)介于0.39％～0.71％，以低煤阶为主，整体处于褐煤气煤变质阶段。煤变质主要为深成变质作用，受沉降埋藏史影响，平山湖坳陷、阿右旗坳陷最强变质阶段在晚侏罗世末，以褐煤一长焰煤为主；金昌坳陷、红柳园坳陷最强煤变质期出现在白垩纪末，以气煤为主。潮水盆地区内普遍发育岩浆岩，主要为加里东期和海西期侵入岩，是在含煤岩系沉积之前生成，对煤层赋存和演化没有影响^[7]。

2．4等温吸附特征

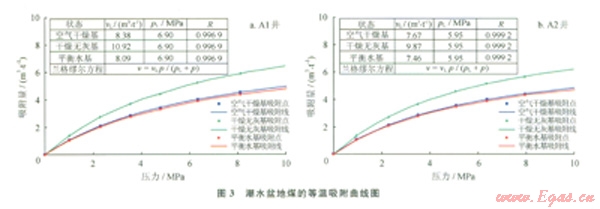

兰氏体积反映了煤的最大吸附能力，兰氏压力反映煤层气解吸的难易程度，值越高，煤层中吸附态气体脱附越容易，越有利于开发跚。从Al、A2井的等温吸附曲线上看(图3)，潮水盆地煤的兰氏体积为7.46～10.92m³／t，对煤层气的吸附能力强；而兰氏压力介于5.95～6.90MPa，值较高，利于煤层气的解吸。

3　煤层气勘探潜力

对潮水盆地煤层气参数井Al井和A3井进行了现场解吸实验，测得的含气量分别为0.25m³／t和0.56m³／t，含气量低。导致该区煤层含气量低的原因，可从生气条件和保存条件两方面进行分析。

3．1生气条件

该区宏观煤岩类型以暗淡煤和半暗煤为主，显微煤岩组分镜质组含量低，生气母质条件较差；煤岩变质程度低，为低煤阶，热成因气量少，因此低煤阶煤层气成藏须要生物气的补充。目前，国内外学者普遍采用甲烷碳同位素值(δ¹³C₁)来鉴别生物气^[9-11]。l989年，戴金星通过研究我国生物气的气组分及同位素组成特征，提出以δ¹³C₁<-55‰作为鉴别生物气的主要地化指标^[12]。

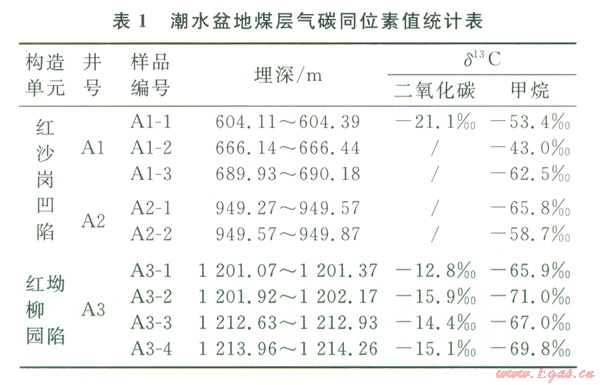

从表l可以看出，潮水盆地煤层气的δ¹³C₁为-43.0‰～-71.0‰，大部分小于-55‰，总体偏轻，具有生物气特征，可能有生物气的补充。但生物实验结果表明，硫酸盐浓度达到960mg／L便可以完全抑制厌氧细菌活动^[13]，而阿右旗坳陷煤系S0₄^2-浓度介于1232.0～2 181.0mg／L，红沙岗凹陷煤系S0₄^2-浓度介于359.3～826.2mg／L，这两个地区均不利于甲烷细菌的生存；红柳园地区生物气特征明显，有利于生物气的生成。整体来看，潮水盆地气源不足，缺少生物气的补充。

3．2保存条件

该区发育的断裂构造以拉张开放性正断层为主(图1)，断裂沟通煤层与上覆水、气联系，成为煤层气逸散通道，对煤层气保存极为不利。

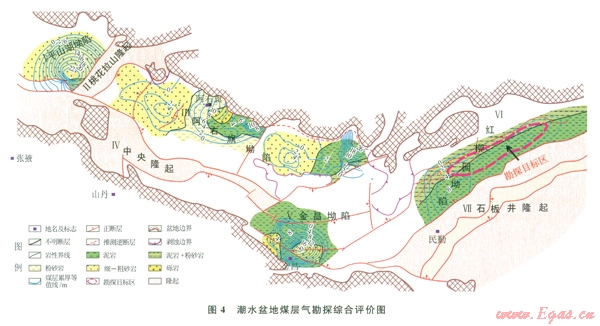

主采煤层顶板岩性以粉砂岩、砂岩为主，其次为泥岩，生成的煤层气很容易通过上覆粗粒碎屑岩层逸散，不利于煤层气的后期保存成藏。盆地东部保存条件好于西部，其中平山湖坳陷以砂岩为主，阿右旗坳陷以砂岩、粉砂岩为主，其次为泥岩和砾岩；红沙岗凹陷西部以砂岩为主，东部为泥岩；窖南坳陷以泥岩为主；红柳园坳陷以泥岩为主(图4)。

煤系上覆地层中侏罗统沙枣河组遭到严重的剥蚀，只在盆地的中部和东部残留有100～600m厚的地层。平山湖坳陷缺失区域盖层，阿右旗坳陷红沙岗地区南部残留有0～200m厚的区域盖层，对煤层气的保存极为不利；而红柳园坳陷区域盖层分布面积较广，残余厚度介于200～1000m，区域盖层较厚，对煤层气的保存较有利。

因此，从保存条件来看，红柳园坳陷地区利于煤层气的保存。

3．3煤层气勘探方向

潮水盆地煤层气成藏主控因素为“生物气补给”“构造系统”“顶板盖层条件”，寻找煤层气勘探有利区应重点考虑这3个条件。  平山湖坳陷、阿右旗坳陷煤层发育较好，但煤系上覆地层因构造抬升导致剥蚀严重，缺乏区域性盖层，且煤层直接盖层为砂岩，造成早期生成的气大量散失。此外由于煤系地层水不活跃，S0₄^2-浓度过高，抑制了甲烷细菌的生存，使得后期缺乏生物气的补充。

红沙岗凹陷煤层直接盖层为油页岩，封盖性好，煤层累计厚度最大为26m，但煤层厚度变化快，断层较发育，成为煤层气散失的通道。煤阶热演化程度低，原始生气量小，此外由于气候干燥，缺乏大气淡水的补给，地层水矿化度高，S0₄^2-浓度接近960mg／L，不具备次生生物气生成条件，导致红沙岗地区整体含气量低(小于lm³／t)。

金昌坳陷煤层发育，单层厚度能达20m；煤层直接顶板为泥岩，区域盖层厚，封盖性能好；但煤层埋藏较深(大于2000m)，不利于煤层气的开发。

红柳园坳陷生物气特征较明显，有生物气的补充。根据沉积环境分析，推测煤层直接顶板主要为泥岩，区域盖层较厚，封盖性能好；构造为向东南方向倾的单斜构造形态，断层不太发育。该区勘探程度低，有待进一步深化研究。

综上所述，红柳园坳陷煤层气有生物气补充，并且煤层封盖性能好，虽然A3井实钻反映此区煤层发育差、埋藏深(单层煤厚约为1m，埋深超过1200m)，但由于此区勘探程度低(面积为3203km²，仅有油田井2口、煤层气井l口)，不能反映其真实地质情况。因此寻找红柳园坳陷浅部厚煤层可作为潮水盆地煤层气下一步的勘探方向之一(图4)。

4　结论

1)潮水盆地煤层分布极不均匀，主要分布于各构造单元的缓坡地带，煤层厚度变化较大，聚煤中心由早侏罗世的平山湖坳陷向中侏罗世的阿右旗坳陷、红沙岗凹陷和金昌坳陷迁移。

2)煤演化程度低，以低煤阶为主，整体处于褐煤一气煤变质阶段，热成因气量少且盆地发育拉张性正断层，成为煤层气逸散的通道。盆地西部缺少区域盖层、直接盖层为砂岩，导致煤层气的散失，且地层水矿化度高、S0₄^2-浓度大，抑制了甲烷细菌的生存，缺少生物气的补充；而盆地东部生物气特征明显，煤层气封盖性好，有待进一步深化研究。

3)综合对比各构造单元地质特征，认为红柳园坳陷生物气特征明显且顶板盖层封盖性好，可作为潮水盆地煤层气下一步的勘探靶区。

参考文献

[1]　何斌，李鹏举，张宏．西北地区中小型盆地群地质特征与找 油方向[J]．勘探家，1996，1(1)：33-36．

HE Bin，IA Pengju，ZHANG Hong．Geological characteris tics of small-middle basin groups in northwestern China and the significance for oil exploration[J]．Petroleum Explora tionist，1996，1(1)：33-36．

[2] 李训华．甘肃省潮水盆地构造特征与找煤方向研究[J]．甘肃科学学报，2005，17(2)：70-72．

LI Xunhua．Study on the tectonic features and orientation of coal exploration in Chaoshui Basin，Gansu Province[J]．Journal of Gansu Sciences，2005，17(2)：70-72．

[3]　李雄．潮水盆地构造特征及其对油气成藏条件的控制[J]．石油地质与工程，2010，24(2)：l7-20．

LI Xiong．Structural characteristics of Chaoshui Basin and its controlling factors towards hydrocarbon accumulation[J]．Pe-troleum Geology and Engineering，2010，24(2)：l7-20．

[4]　张磊，钟建华，钟富平，等．潮水盆地侏罗系沉积体系及盆地演化[J]．断块油气田，2009，16(1)：12-15．

ZHANG Lei，ZHONG Jianhua，ZHONG Fuping，et al．Ju- rassic sedimentary system and basin evolution in Chaoshui Basin[J]．Fault Block Oil＆Gas Field，2009．16(1)．12-15．

[5]　葛立刚，陈钟惠，武法东，等．潮水盆地北部亚盆地中侏罗统层序地层及沉积演化特征[J]．石油实验地质，l998，20(1)：25-29．

GE Ligang，CHEN Zhonghui，WU Fadong，et al．Sequence stratigraphy and sedimentary evolution of the middle Juras-sic in northern Chaoshui Basin[J]．Experimental Petroleum Geology，1998，20(1)：25-29．

[6]　王贞，邓亚婷，任玉梅，等．潮水盆地侏罗系沉积特征及找煤潜力[J]．陕西地质，2007，25(1)：28-37．

WANG Zhen，DENG Yating，REN Yumei，et al．Sedimentary features of the Jurassic system in Chaoshui Basin and the coal-prospecting potentials[J]．Geology of Shaanxi，2007，25(1)：28-37．

[7]　孙斌，孙粉锦，陈刚，等．潮水盆地红沙岗地区低煤阶煤层气勘探前景[J]．天然气工业，2010，30(11)：17-21．

SUN Bin，SUN Fenjin，CHEN Gang，et al．Exploration prospects of low-rank coalbed methane gas in the Hong shagang area of the Chaoshui Basin[J]．Natural Gas Industry，2010，30(11)：17-21．

[8]　张建博，王红岩，赵庆波．中国煤层气地质[M]．北京：地质出版社，2000．

ZHANG Jianb0，WANG Hongyan，ZHAO Qingb0．Coalbed gas geology in China[M]．Beijing：Geological Publishing House，2000．

[9]　刘文汇，徐永昌．天然气成因类型及判别标志[J]．沉积学报，l996，14(1)：110-116．

LIU Wenhui，XU Yongchang．Genetic indicators for natural gases[J]．Acta Sedimentologica Sinica，1996，14(1)：ll0-ll6．

[10]　戴金星，陈英．中国生物气中烷烃组分的碳同位素特征及其鉴别标志[J]．中国科学：B辑化学，l993，23(3)：303-310．

DAI Jinxing，CHEN Ying．Carbon isotopic characteristics and identification marks of alkane component for biological gas in China[J]．Science in China：Series B-Chemistry,1993，23(3)：303-310．

[11]　AHMED M，SMITH J W．Biogenic methane generation in the degradation of eastern Australian Permian coals[J]．0rganic Geochemistry，2001，32(6)：809-816．

[12]　戴金星，戚厚发．我国煤成烃气的δ¹³C₁—R_o关系[J]．科学通报，1989(9)：690-692．

DAI Jinxing，QI Houfa．The relationship between R_o、and δ¹³C₁，which formed from coal to hydrocarbon gas in China[J]．Chinese Science Bulletin，1989(9)：690-692．

[13]　WHITICAR M J，FABER E，SCHOELL M．Biogenic methane formation in marine and freshwater environ-ments：CO₂ reduction vs．acetate fermentation Isotope

本文作者：杨敏芳  孙斌  孙粉锦  陈刚  杨三强

作者单位：中国石油勘探开发研究院廊坊分院

  中国石油渤海钻探工程公司第二录井分公司
