苏里格气田东区致密砂岩气藏储层物性下限值的确定

摘 要

摘 要 鄂尔多斯盆地苏里格气田东区下二叠统山西组山2段、山1段及下石盒子组盒8段致密砂岩储层具有典型的低孔、低渗特征,目前使用的储层物性下限值可能偏高。为此,采用经验

   鄂尔多斯盆地苏里格气田东区下二叠统山西组山2段、山1段及下石盒子组盒8段致密砂岩储层具有典型的低孔、低渗特征,目前使用的储层物性下限值可能偏高。为此,采用经验统计法、孔隙度-渗透率交会法、最小流动孔喉半径法、测井参数法等多种方法对该区物性下限开展了进一步研究,并通过单层试气成果和产能模拟法验证了新确定的下限值。结果表明:盒8段砂岩孔隙度下限值为5.0%,渗透率下限值为0.10 mD,含气饱和度下限值为55%;山1段孔隙度下限值为4.0%,渗透率下限值为0.075 mD,含气饱和度下限值为55%;山2段砂岩孔隙度下限值为3.5%,渗透率下限值为0.075 mD,含气饱和度下限值为45%。重新认识和确定储层物性下限值,对该区油气勘探后备储量的精确计算具有重要意义。

关键词  鄂尔多斯盆地  苏里格气田  东区  储集层  物性下限值  有效孔隙度  有效渗透率  含气饱和度  重新确定

1 储层岩性及孔喉特征

鄂尔多斯盆地苏里格气田东区(以下简称苏东地区)上古生界砂岩主要有石英砂岩、岩屑石英砂岩、岩屑砂岩3种类型。下二叠统下石盒子组盒8段以岩屑石英砂岩和石英砂岩为主,下二叠统山西组山l段、山2段以岩屑石英砂岩和岩屑砂岩为主。储集层段填隙物平均含量在143%~l74%之间,主要为黏土矿物(水云母、高岭石、绿泥石)、硅质和碳酸盐胶结物,部分层段含较多凝灰质杂基。

苏东地区盒8、山l、山2段砂岩孔隙类型以溶孔、晶间孔、粒间孔为主,其中盒8段的储集空间主要为溶孔(杂基溶孔、岩屑溶孔等)、晶间孔、残余粒问孔及少量微裂隙。

2确定储层物性下限的分析方法

21经验统计法

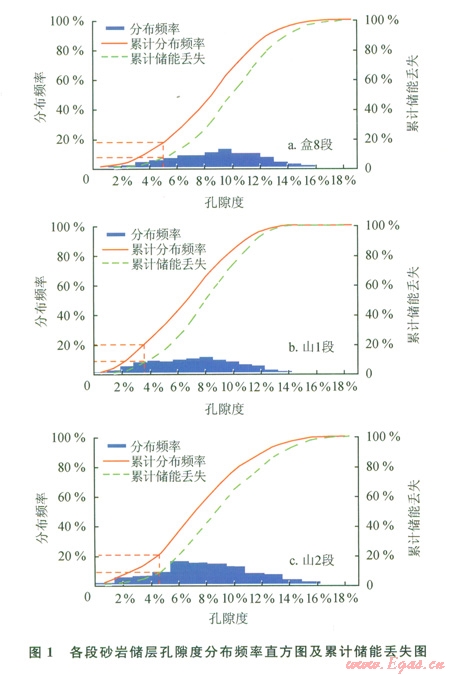

经验统计法是以岩心分析孔隙度、渗透率资料为基础,以低孔渗段累计储渗能力丢失占总累计的5%左右为界限的一种累计频率统计法,现已被国内各大油田所采用[1-6]。利用苏东地区盒8段、山1段、山2段储层常规物性分析资料,编制的孔隙度、渗透率频率分布、累计频率及累计能力丢失曲线见图l2。孔隙度储气能力、渗透率产气能力的计算公式为:



式中Qφi为孔隙度储集能力;QKi为渗透率储集能力;Hi为样品长度或储集层厚度,m;φi为孔隙度;Ki为渗透率,mD

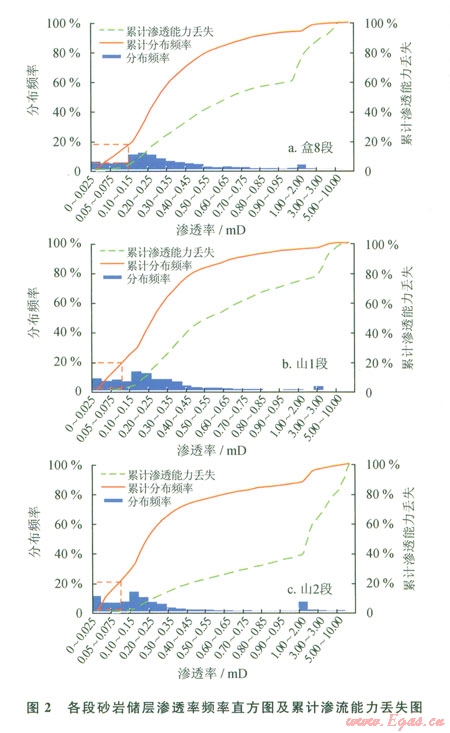

经对苏东地区盒8段、山1段、山2段的物性特征、岩性特征和孔隙结构特征分析,认为该区储层为典型的中低孔-低孔、低渗-特低渗储层。孔隙度为5%~l5%,渗透率为0.11.0 mD,渗透率能力较差。按照经验统计法(12),考虑到长庆油田低孔、低渗的储层特点,按照累计频率丢失不超过总累计的20%,累计储能、产能丢失不超过总累计的l0%。当

8段孔隙度下限取5.0%时,累计频率丢失约l8%,储能丢失85%;当盒8段渗透率下限取0.10 mD时,累计频率丢失约18%、累计产能丢失约4%。因此,确定盒8段孔隙度下限为5.0%,渗透率下限为0.10mD;同理,可以确定山l段孔隙度下限为4.0%,渗透率下限为0.075 mD;山2段孔隙度下限为3.5%,渗透率下限为0.075 mD。此时丢失的储气能力、产气能力和厚度都符合盆地的地质特点。



22  孔隙度-渗透率交会法

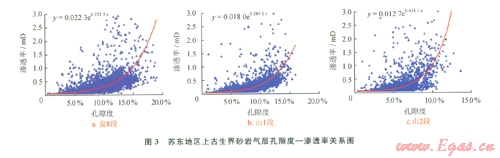

根据苏东地区岩心分析成果作出孔隙度-渗透率交会图(3),曲线呈3个线段:第一线段渗透率随孔隙度迅速增加而增加甚少,该段孔隙主要为无效孔隙;第二线段渗透率随孔隙度增加而明显增加,此段孔隙是有一定渗透能力的有效孔隙;第三线段为孔隙度增加甚少而渗透率急剧增加,此段岩石渗流能力较强并趋于稳定。确定第一、第二线段的转折点为储集层与非储集层的物性界限,即盒8段孔隙度下限为5.O%,山1段孔隙度下限为4.0%,山2段孔隙度下限为3.5%



根据孔隙度-渗透率交会图可得:当盒8段φ=5.0%时,对应的渗透率下限为0.10 mD;山l段φ=4.0%时,对应的渗透率下限为0.07 mD;山2段φ=35%时,对应的渗透率下限为008 mD

23最小流动孔喉半径法

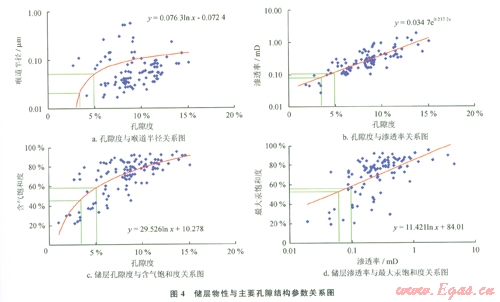

通过苏东地区压汞资料分析认为,压汞汞驱替岩样中润湿相的过程与地下气相驱替地层水的过程是相似的[7]。当试验压力转化为喉道半径后,可得到每块岩样的含汞()饱和度与喉道半径之间的相关关系(1);再根据该样品实测的孔隙度、渗透率值,可得到孔隙度、渗透率、喉道半径、含汞()饱和度4者的关系图(4)

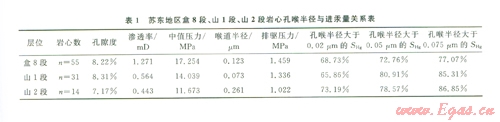

根据苏东地区储层物性,拥有70%以上可供油气通过的喉道及其所控制的孔隙空间体积为基质产气提供条件,这时所对应的孔喉半径值作为最小流动孔喉半径[7]。根据苏东地区气藏样品压汞资料分析(1),可得出以下结论:盒8段、山1段最小流动孔喉半径定为0.05µm,山2段最小流动孔喉半径定为002 µm

由图4可得,当饱和度一定时,孔隙度随最小流动孔喉半径的增大而增大;当最小流动孔喉半径一定时,孔隙度随含气饱和度的增大而增大。盒8、山l段最小流动孔喉半径为0.05µm,山2段最小流动孔喉半径为0.02µm,根据物性和孔喉结构相关关系图(4),用最小流动孔喉半径来确定储层孔隙度,进而确定渗透率、含气饱和度下限值:盒8、山l段孔隙度下限取值为5.0%,渗透率下限取值为0.10 mD,含气饱和度下限为55.0%;山2段孔隙度下限为3.5%,渗透率下限为0.075 mD,含气饱和度下限为45.0%。

24测井参数法确定物性下限

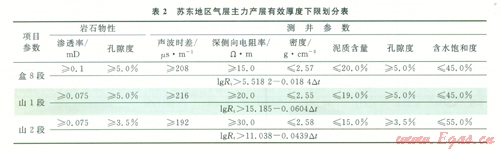

有效厚度的测井参数下限主要根据产层与非产层所显示的测井参数特征确定。苏东地区上古生界砂岩目前未测试到真正的干层,根据探区的储层特点及试气产量的分布特征,在保证储能及产能丢失符合规范要求的基础上,以单层试气产量大于500 m3d作为气层下限。做出声波时差与深侧向电阻率的交会图,并利用测井解释参数作孔隙度与含水饱和度、泥质含量与密度交会图,从而得到苏东地区气层有效厚度下限(2)



8段所确定气层下限值为:△t≥208µsmRt15Ω·m,泥质含量不大于20%,Ω≥50%,K=0.1mDSg≥55%。山1段所确定的气层限值为:△t≥216µsmRt≥20Ω·m,泥质含量不大于l9%,φ≥50%,K≥0.1 mDSg≥45%。山2段所确定的气层限值为:△t≥192µsmRt≥30Ω·m,泥质含量不大于15%,φ≥3.5%,K≥O.1 mDSg≥45%。

3储层物性下限的验证

31  生产资料法验证储层物性下限

一口气井在其他条件不变的情况下,气井生产时的渗透率为:



式中Qg为气井产量,104 m3dpe为地层压力,MPapw为气井生产时井底流压,MPaT为气层温度,Kµg为气体的地下黏度,mPa·sZ为气体的偏差系数;h为有效厚度,mre为泄流半径,mrw为井眼半径,mK为气层渗透率,mD。这里讨论的是气体流动的最小渗透率值,故可以将井看作为完善井,即设SDqg等于0

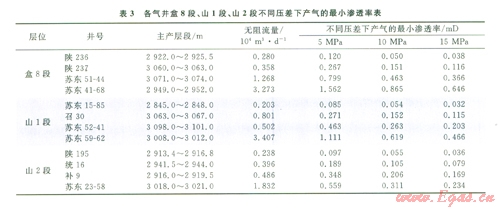

根据单层试气井试气资料,在产能一定的情况下,就可以计算出苏东地区主力气层段产工业气的渗透率下限(3)。根据目前苏东地区天然气储量规范,2 0003 000 m井深的天然气井达到工业气流的标准为0.3×104 m3a。当采用生产压差为5 MPa开采时,盒8段产层产气的渗透率下限为0.120 mD,山l段产层产气的渗透率下限为0.085 mD,山2段产层产气的渗透率下限为0.097 mD,这和前述方法得到的结果基本符合。



32产能模拟法验证储层物性下限

产能模拟法是利用苏东35-57井储层岩心,在地层压力温度条件下,沿水平方向建立不同的生产压差,获得单向渗流条件下的气相渗流速度,再转换成径向渗流条件下的单井产能[8-10]。设实验室岩心气体流速为QR,岩心渗流面积为A,单井日产气量为Q,有效厚度内气体渗流面积为2πrhD为试验岩心的直径。则可得:



根据统计结果,气层的有效厚度取10 m

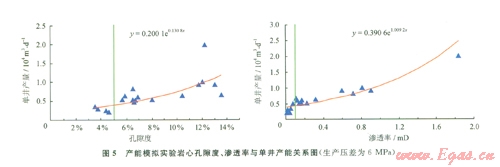

本次研究根据产能模拟实验结果见图5。由实验结果可知:随着生产压差的逐渐增大,产能模拟实验得到的单井日产量逐渐增加。储层孔隙度、渗透率等物性越好的气层,单井日产量越高,两者之间呈正相关关系。因此,根据室内产能模拟实验结果可以确定,在目前苏东地区天然气井常用生产压差6 MPa条件下,气层孔隙度大于5%、渗透率大于0.10 mD时,则气井单井产量可以达到苏东地区工业气流0.3 X 104 m3d的标准。



4  结论

1)根据以上几种方法,综合对比选取了苏东地区盒8段砂岩孔隙度下限为5.0%,渗透率下限为0.10mD,含气饱和度下限为55%。山1段孔隙度下限为4.0%,渗透率下限为0075 mD,含气饱和度下限为55%。山2段砂岩孔隙度下限为3.5%,渗透率下限为0.075 mD,含气饱和度下限为45%。

2)利用单层试气井生产资料和产能模拟法验证了苏东地区气层物性下限:孔隙度下限为5%,渗透率下限为0.1 mD,这与理论分析结果相符合。

3)确定的物性下限真正反映了储集层的特征,并得到了试气试采资料证实。该参数的选取对后期的开发生产、试气测试具有较好的指导性作用。



参考文献

[1] 彭勃,吕国祥.子洲气田山23层低孔低渗砂岩储层物性下限确定方法研究EJ].油气地球物理,20086(2)10-13

[2] 戚厚发.天然气储层物性下限及深层气勘探问题的探讨[J].天然气工业,19899(5)26-30

[3] 郭睿.储集层物性下限值确定方法及补充EJ4.石油勘探与开发,200431(5)140-143

[4] 杨通佑,范尚炯,陈元千,等.石油及天然气储量计算方法[M].北京:石油工业出版社,l99031-32

[5] 刘新社,席胜利,付金华,等.鄂尔多斯盆地上古生界天然气生成[J].天然气工业,200020(6)19-23

[6] 王成,邵红梅,洪淑新,等.松辽盆地北部深层碎屑岩储层物性下限及与微观特征的关系[J].大庆石油地质与开发,200726(5)18-21

[7] 向冬,向丹,黄大志.应用毛细管压力资料确定储层含水饱和度上限[J].天然气工业,200828(9)50-52

[8] 黄大志,向丹.川中充西地区香四段气藏产能研究[J].天然气工业,200424(9)33-35

[9] 李乐忠,李相方,何东博,等.苏里格气田椭圆状孤立砂体产能方程的建立[J].天然气工业,200929(4)71-73

[lO] 刘川成.应用产能模拟技术确定储层基质孔、渗下跟[J].天然气工业,200525(10)27-29
