5 系统总体架构
5.1 加油加气站视频安防监控系统由接入平台（加油加气站现场监控中心）及前端信息采集设施、管理平台（省（自治区、直辖市）级视频安防监控管理中心）、分控平台（地市（片区）级视频安防监控分中心）组成。

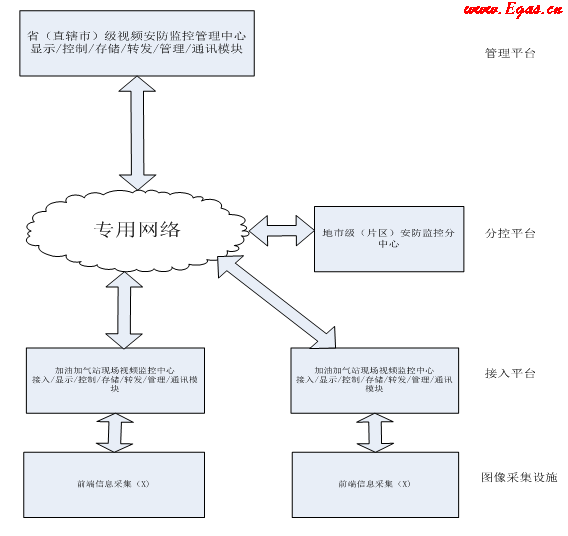

系统总体架构图见图1。
5.2 接入平台是加油加气站视频安防监控系统设在加油加气站现场的监控中心，实现对现场前端信息采集设施的信号汇集、管理和控制，负责与管理平台、分控平台的信息交互。
5.3 管理平台是加油加气站视频安防监控系统的控制、管理和指挥中心，能对全省所辖加油加气站的前端图像资源、设备和用户进行统一调用、管理和控制，具有向上级公司和同级相关政府管理部门转发图像信息的功能。
5.4 分控平台是加油加气站视频安防监控系统的分控中心，能对地市或片区区域内加油加气站的安防状况进行监视或控制，与管理平台和地市级相关政府管理部门进行信息交互。
6 接入平台及前端信息采集设施要求
6.1 接入平台要求
6.1.1 一般要求
6.1.1.1 接入平台设在加油加气站站长室或收银台，应能满足无人值守运行的要求。
6.1.1.2 应配备UPS电源。在市电中断条件下，应能支持平台和前端信息采集设施工作2 h。
6.1.1.3 接入平台的防雷与接地设计应符合GB 50348－2004第3.9条的要求。
6.1.2 功能要求
6.1.2.1 图像显示
应满足加油加气站全部接入图像同时显示，报警图像应能以单画面全屏幕显示功能。
6.1.2.2 存储与回放
6.1.2.2.1 应实现对本地接入的全部图像进行实时存储，对报警联动图像应备份存储。
6.1.2.2.2 应支持音频与视频同步存储与回放。
6.1.2.2.3 应可按照录像时间、摄像机位置、报警标识、日期范围等相关属性进行历史图像的回放。
6.1.2.3 网络接口
应具备标准数据通信接口，实现向上级平台上传信息，并接受上级平台的信息和控制指令，实现网络控制。如若没有上级平台，也应具备标准数据通信接口，以实现与相关监管部门的信息交互。
6.1.2.4 报警联动接口
火灾探测、入侵探测、暴力抢劫手动触发等报警输出接口应与相对应的图像编码通道相连接，具备在报警触发条件下有效的触发本地报警画面弹出，同时启动图像存储并向多个指定IP地址自动转发报警图像和事件位置信息的功能。
6.1.3 性能要求
6.1.3.1 图像显示性能要求
显示器分辨率的配置不应低于平台内所安装摄像机的最高分辨率；图像质量的评价应符合GB 50395-2007中5.0.10的相关规定。
6.1.3.2 图像存储与回放性能要求
6.1.3.2.1 图像存储宜采用DVR架构。
6.1.3.2.2 图像存储应采用4 CIF格式；高分辨率图像存储，应不低于高分辨率摄像机的图像输出格式。
6.1.3.2.3 图像存储应满足全部图像24 h不间断录像，保存时间不应小于30 d。
6.1.3.2.4 应对录像文件采取防篡改或完整性检查措施。
6.1.3.2.5 涉及重大事件的录像文件，应采用不同介质存档，长期保存。
6.1.3.2.6 图像回放应不低于4 CIF，回放速率应满足1～25 帧/秒任选。
6.1.3.3 网络接口性能要求
6.1.3.3.1 每路数字视频接入端口带宽应不小于512 K。
6.1.3.3.2 每路数字音频接入端口带宽应不小于32 K.
6.1.3.3.3 图像上传端口带宽不宜低于本平台接入的高分辨率图像所需传输带宽的5倍。
6.1.3.4 报警联动接口性能要求联动响应时间应符合GB 50395－2007的相关规定，不大于4 s。
6.2 前端信息采集点位设置要求
6.2.1 一般要求
6.2.1.1 全部前端信息采集设备的选型和配置应按GB 50348－2004第3.8条的规定，符合其使用环境的要求。
6.2.1.2 全部前端信息采集设备都应设置在按GB 50156－2002附录B划定的0区、1区、2区以外的区域。
6.2.1.3 应根据不同点位的不同功能要求，配置适配的前端信息采集设备。
6.2.1.4 应根据不同点位现场照度情况配置相应的图像采集设备，实现高分辨率（不低于彩色540 TVL,黑白600TVL）。
6.2.1.5 加油加气站界区内的6.2.2指定的部位图像覆盖率应满足无盲区覆盖。
6.2.1.6 手动报警按钮报警时，相应的前端图像采集设备应与报警联动。
6.2.1.7 前端信息采集设备应尽可能设置在加油加气站的防雷保护区内，如有不能满足这一要求的前端信息采集设备，则应按GB 50156－2002第10.2条、GB 50348－2004第3.9条、GB 50395－2007第8章的规定单独设计防雷设施，并按GB 50348－2004第7.7条的要求进行检验。
6.2.2 具体要求
6.2.2.1 加油加气站进、出口的配置
加油加气站进、出口应分别配置一台高分辨率智能一体化摄像机，应能广角监控加油加气站进、出口整体情况，包括：汽车车型，汽车驶入、驶出的路径，行人走入、走出的动作、行为。该摄像机应具备车辆牌照和车型的识别功能。
6.2.2.2 加油加气区的配置
加油加气区应根据加油机加气机的数量配置一定数量的高分辨率智能一体化摄像机和拾音器，应能全面监控加油加气操作工位中加油人员具体操作及现金交易情况，并能在某一焦点清晰看清汽车车牌。
本配置同样适用于自助式加油区。
6.2.2.3 卸油口油罐区的配置
应在站房外墙上或单独设置的立杆上安装红外一体化摄像机，应能对卸油口及整个油罐区域进行全面监控，并能清晰看到卸油员具体操作动作。
6.2.2.4 卸气柱及压缩机的配置
应在站房外墙上或单独设置的立杆上安装红外一体化摄像机，应能对卸气口及整个卸气区域进行全面监控并能清晰看到卸气员具体卸气操作动作。
6.2.2.5 财务办公室的配置
应在财务办公室内墙顶部，与办公室入口成斜对角的适当位置安装高分辨率日夜转换变焦半球摄像机一台，全面监控办公区域、保险柜及工作人员开启情况、办公人员进出情况。
应在室内适当位置安装手动报警按钮。
6.2.2.6 便利店收银服务区的配置
应在便利店内墙顶部，与收银服务区成斜俯视角度的适当位置安装高分辨率日夜转换变焦半球摄像机一台，并在适当位置安装拾音器，全面监控收银服务区域，应能清晰看到顾客相貌、衣着特征，收银员与顾客现金交易、商品买卖详细情况，收银员往投币口投币情况，及收银服务区商品。
应在收银员附近隐蔽安装手动报警按钮。
6.2.2.7 便利店销售区的配置
应在便利店内墙顶部安装一定数量的高分辨率日夜转换变焦半球摄像机，全面监控便利店商品、顾客选择商品的动作、便利店人员进出及流动情况。
6.2.3 压缩天然气加气母站、压缩天然气加气子站、撬装式加油站以及储气瓶组等不同形式加油加气站的前端信息采集点位设置参照6.2.2执行。
