本标准规定了石油、石化及相关工业用的钢制球阀的结构型式、技术要求、材料、试验方法和检验规则、标志、包装和储运。适用于公称压力PN16～PN100、公称尺寸DN15～DN500，端部连接形式为法兰和焊接的钢制球阀；适用于公称压力PN16～PN140、公称尺寸DN8～DN50，端部连接形式为螺纹和焊接的钢制球阀。

5 技术要求

5.1 压力-温度额定值

5.1.1球阀壳体的压力-温度额定值

球阀壳体的额定压力-温度额定值按GB/T 12224的规定。

5.1.2球阀阀座和密封件的压力-温度额定值

5.1.2.1 因受球阀的阀座和密封件等非金属材料使用压力温度额定值的限制，球阀允许使用的压力-温度额定值会被限制，应按所用阀座和密封件等非金属材料的压力-温度额定值，在铭牌上予以明示规定，应不高于该球阀壳体的额定压力-温度额定值。

5.1.2.2 球阀阀座和密封件材料使用聚四氟乙烯或增强聚四氟乙烯时，球阀阀座和密封件材料的最大允许工作压力-温度额定值按表1的规定。

表1 聚四氟乙烯类阀座的最大压力-温度额定值 单位为兆帕

阀座使用温度/℃	聚四氯乙烯座				增强聚四氯乙烯座
	浮动球			固定球	浮动球			固定球
	≤DN50	DN50～DN100	＞DN100	＞DN50	≤DN50	DN50～DN100	＞DN100	＞DN50
-29～38	6.90	5.10	1.97	5.10	7.59	5.10	1.97	5.10
50	6.36	4.71	1.82	4.71	7.04	4.78	1.84	4.78
75	5.33	3.92	1.52	3.92	5.99	4.04	1.56	4.04
100	4.30	3.13	1.21	3.13	4.94	3.31	1.28	3.31
125	3.27	2.33	0.91	2.33	3.89	2.58	1.00	2.58
150	2.24	1.54	0.61	1.54	2.83	1.84	0.72	1.84
175	1.21	0.75	0.30	0.75	1.78	1.11	0.44	1.11
200	—	—	—	—	0.73	0.37	0.16	0.37
205	—	—	—	—	0.52	0.23	0.10	0.23

5.1.2.3 使用聚四氯乙烯类材料以外的其他金属材料的阀座和密封件材料的压力-温度额定值按制造厂的规定，但该材料的压力-温度额定值不应当高于该球阀壳体的额定压力-温度额定值。

5.2 结构长度

球阀的结构长度和最大允许偏差按GB/T 12221的规定，或按订货合同要求。

5.3 连接端

5.3.1法兰连接端

5.3.1.1 法兰按GB/T 9113的规定，其密封面的表面粗糙度按GB/T 9124的规定，或按订货合同要求。

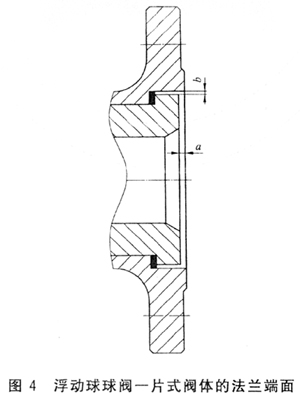

5.3.1.2 一片式法兰球阀(如图1所示)非完整密封面的要求：内装阀座从阀体一侧法兰端的流道装入并固定在阀体内，该阀座与阀体的间隙见图4，尺寸a应该不超过0.25mm，尺寸b应不超过1.5mm。

5.3.2对接焊连接端按GB/T 12224的规定，或按订货合同要求。

5.3.3承插焊连接端，承插焊孔的直径和深度按表2的规定，承插焊孔的最小壁厚按表3的规定；承插焊孔应与阀体通道同轴，其端面应与承插焊孔轴垂直。订货合同另有要求时按订货合同要求。

表2 承插焊孔的直径和深度 单位为毫米

公称尺寸DN	8	10	15	20	25	32	40	50
承插焊孔的直径	14.1	17.5	21.7	27.0	33.8	42.5	48.6	61.1
承插焊孔的最小长度	9.5	9.5	10	13	13	13	13	16
注：承插焊孔的直径的允许偏差为。

5.3.4螺纹连接端，螺纹按GB/T 7306.2的规定，螺纹端的最小壁厚按表3的规定；螺纹孔应与阀体通道同轴，在端部应当有一个近似45°及螺纹齿高度一半的倒角。订货合同另有要求时按订货合同要求。

表3 螺纹端、承插焊孔的最小壁厚

公称压力 PN	公称尺寸DN
	8	10	15	20	25	32	40	50
	最小壁厚/mm
16～50	3.0	3.0	3.3	3.6	3.8	3.8	4.1	4.6
63～100	3.3	3.6	4.1	4.3	5.1	S.3	5.6	6.1
140	3.3	3.6	4.1	4.3	5.1	5.3	5.8	6.9

5.4 球阀的流道

缩径和不缩径的阀体流道都应该是圆形的，其最小直径按表4的规定。

表4 阀体流道最小直径

公称尺寸 DN	球阀流道类型
	通径		标准缩径	缩径
	PN16～PN50	PN63～PN100	PN16～PN140	PN16～PN140
	阀体通道最小直径/mm
8	6	6	6	不适用
10	9	9	6	不适用
15	11	11	8	不适用
20	17	17	1l	不适用
25	24	24	17	14
32	30	30	23	18
40	37	37	27	23
50	49	49	36	30
65	62	62	49	41
80	75	75	55	49
100	98	98	74	62
125	123	123	88
150	148	148	98	74
200	198	194	144	100
250	245	241	186	151
300	295	291	227	202
350	325	318	266	230
400	375	365	305	250
450	430	421	335	305
500	475	453	375	335
