一.功能及特点
本表计算流量可手动输入，适合商业用户的水力计算。
计算速度快。输入数据可实时看到计算结果。
一次可计算一个最不利环路的水力计算。
可从xls直接导入数据，可导出xls。
二.使用介绍
本计算表由最上面是基本参数设置，中间是计算表，下面是一些功能按钮。
1.基本参数设置
该处设置一些燃气性质等参数；运动粘度、燃气密度按实际情况填写，具体请到混合气体计算模块根据当地气质情况计算，一般情况下，运动粘度天然气是14.1，液化气是3.2；密度天然气是0.75，液化气是2.35左右；设计温度按实际情况填写；
气源出口压力填写调压箱的出口压力，根据实际填写，一般是2800-3200；
水力摩阻系数建议选择“柯列伯洛克”这个公式在GB50028-2006的6.2.6-2条，阿里特苏里公式一般手算采用，如果要和手算的结果对比，可采用，这个公式在GB50028-20006的附录C，根据雷诺数分成三段计算摩阻系数。
2.水力计算表
该表中蓝色表示程序的计算结果，白色是输入区域，双击即可输入数据。
用户需要输入表格的数据包括：
1）节点流量、同时工作系数：节点流量数即该节点增加的流量。同时工作系数按实际情况选取。工商水力计算一般取1；
2）管道外径、壁厚、管道内壁当量绝对粗糙度；
3）管段长度。用来计算沿程阻力；
4）局部阻力：计算的方法按照规范，室内部分按实际计算，庭院部分可按比例计算。用来计算局部阻力；
5）高差。用来计算附加压头；
输入数据，结果即可实时计算出来并显示在表格中；
3.功能按钮区
导入数据（CSV）,导出数据（CSV）这两个是导入导出文本文件的按钮，CSV是一种文本数据库的格式，结构简单，但是很不稳定，不推荐使用。
导入数据（xls）,导出数据（xls）这两个是导入导出excel文件的按钮，可以将计算结果存下来，方便以后查看。
清空数据时为了再次计算快速清除界面数据用的，清空之前，建议先导出数据；基本参数设置区域的数据不会清空；
局部阻力系数表列出了常用的局部阻力系数值，本表见《建筑燃气设计手册》278页；
不均匀系数法是按用气量指标计算用气量的方法，后面有专门介绍；
预选管径计算可对管径预选起到指导作用，这里的表压是指管段的平均压力，低压管道经济流速推荐2-5m/s，预选管径工具只能用在较短的管道上作为管径参考；
常用燃气设备用气量查询列出了常用燃具的用气量，后面另有专门介绍。
三.工商用户水力计算举例
和居民水力计算类似，工商用户水力计算只有第一步计算流量部分略有不同，节点流量是指该节点增加的流量，节点流量=节点设备用气量×同时工作系数；
商业用户的同时工作系数根据实际使用情况选取；
（城镇燃气输配及应用工程 张廷元 2007年7月第一版P301）给出了同时工作系数的参考：
1、中餐馆（厅）或中餐厨房：N=0.7-0.9；(说明：燃气用具台数较多时取小值，较少时取大值。当燃气用具数量≤3台时，N宜按1计算)
2、小食坊、火锅城等：N＝0.8；
3、西餐馆（厅）或西餐厨房：N＝0.75-0.8；
4、咖啡馆、咖啡屋：N＝0.7。
虽然书上给出了同时工作系数，但是实际计算中同时工作系数多取1计算；
其余计算步骤和居民水力计算完全相同，请到相应模块查看。

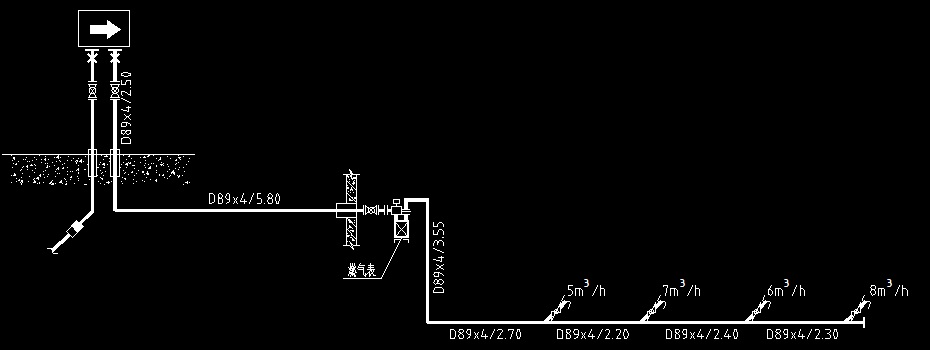

下面再举一个完整的例子讲解工商用户水力计算的算法，已知有个用户的管道系统图如下：

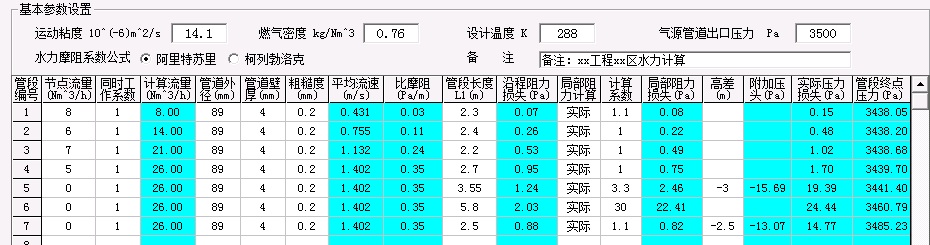

和居民水力计算步骤相同，计算时，选最远端为最不利环路，本图选最右边开始计算。假设调压箱出口压力3500pa，燃气表局部阻力系数30，根据本图，将相关数据输入计算表格如下：

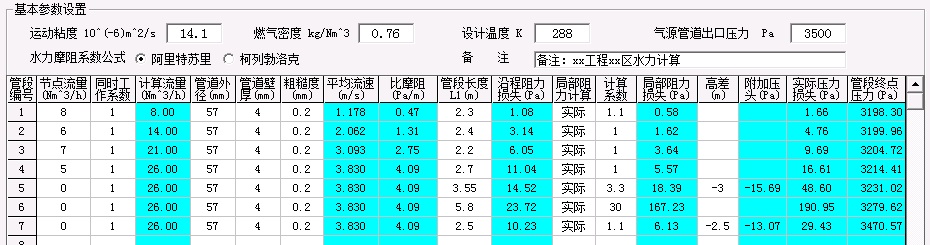

可以看出，各管段流速均偏小，总的阻力损失也很小，将管径修改为DN50，重新计算如下：
锅炉缓冲管校核根据文献6、7、8的结论编写，当显示校核通过且大于100%表示校核成功。
四.参考文献
1.《城镇燃气设计规范》（GB50028-2006）
2.《聚乙烯燃气管道工程技术规程》（CJJ63-2008）
3.《建筑燃气设计手册》（中国建筑工业出版社）
4.《城镇燃气输配及应用工程》 张廷元
5.《VisualBasic+SQL2000系统开发实录》(电子工业出版社)
6.《关于燃气锅炉运行中意外切断的分析》张建辉 赵俊德
7.《锅炉房燃气缓冲管段计算与调压设备选择》赵明光 赵耀宗
8.《大功率工业燃气燃烧机前缓冲管段的计算与选择》丁策 陈琢 彭知军
