天然气 Natural gas GB 17820-2012在线阅读(废止)

摘 要

本标准代替GB17820-1999《天然气》。本标准与GB17820-1999相比的主要变化如下:
——修改了一类气的高位发热量、总硫和二氧化碳的技术指标;
——修改了三类气的总硫和硫化氢的技术指标;
——明确水露点应比输送条件下最低环境温度低5℃;

范围

本标准规定了天然气的技术要求、试验方法和检验规则。

本标准适用于经过处理的通过管道输送的商品天然气。

规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB/T 110600.1  天然气   含硫化合物的测定  1部分  用碘量法测定硫化氢含量

GB/T 110600.2  天然气   含硫化合物的测定  2部分  用亚甲蓝法测定硫化氢含量

GB/T 110600.3   天然气   含硫化合物的测定  3部分  用乙酸铅反应速率双光路检测法测定硫化氢含量

GB/T 110600.4  天然气   含硫化合物的测定   4部分  用氧化微库仑法测定总硫含量

GB/T 110600.5  天然气   含硫化合物的测定   5部分  用氢解-速率计比色法测定总硫含量

GB/T 110602  天然气发热量、密度、相对密度和沃泊指数的计算方法

GB/T 13609  天然气取样导则

GB/T 13610  天然气的组成分析  气相色谱法

GB/T 13611-2006  城镇燃气分类和基本特性

GB/T 17283  天然气水露点的测定 冷却镜面凝析湿度计法

GB/T 22634  天然气水含量与水露点之间的换算

GB/T 50028-2006  城镇燃气设计规范

GB/T 50183  石油天然气工程设计防火规范

GB/T 50251  输气管道工程设计规范

产品分类和技术要求

3.1 天然气按高位发热量,总硫、硫化氢和二氧化碳含量分为一类、二类和三类。

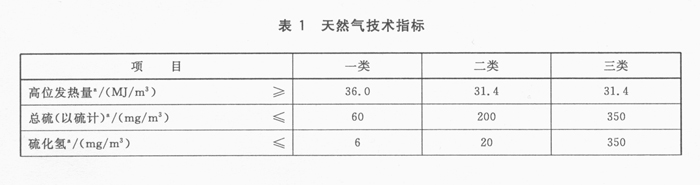

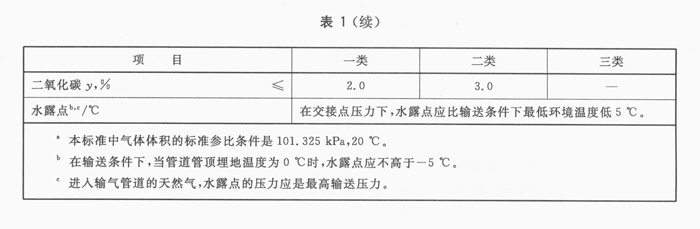

3.2 天然气的技术指标应符合表l的规定。



3.3 作为民用燃料的天然气,总硫和硫化氢含量应符合一类气或二类气的技术指标。

试验方法和检验规则

4.1 天然气高位发热量的计算应按GBT ll062执行,其所依据的天然气组成的测定应按GB/T l3610执行。

4.2 天然气中总硫含量的测定应按GBT ll060.4GBT ll060.5执行,仲裁试验以GBT ll060.4为准。

4.3 天然气中硫化氢含量的测定应按GBT ll060.1GBT ll060.2GBT ll060.3执行,仲裁试验以GBT ll060.1为准。

4.4 天然气中二氧化碳含量的测定应按68T l3610执行。

4.5 天然气水露点的测定应按GBT l7283执行,对于在已知压力下的水露点,可按GBT 22634将其换算到其他压力下的水露点,仲裁试验以GBT l7283为准。

4.6 天然气的取样应按GBT l3609执行,取样点应在合同规定的天然气交接点。

输送和使用

5.1  在天然气交接点的压力和温度条件下,天然气中应不存在液态烃。

    注:一些国际组织和国家对管输天然气烃露点的要求见附录A

5.2 天然气中固体颗粒含量应不影响天然气的输送和利用。

5.3作为城镇燃气的天然气,应具有可以察觉的臭味。燃气中加臭剂的最小量应符合GB 50028-20063.2.3的规定。使用加臭剂后,当天然气泄漏到空气中,达到爆炸下限的20%时,应能察觉。城镇燃气加臭剂应符合GB 50028-20063.2.4的规定。

5.4 作为城镇燃气的天然气,其分类和基本特性应符合GBT l3611,附录B给出了同时符合本标准和GBT l3611的天然气分类。

5.5 天然气在输送和使用的过程中,应执行GB 50183GB 50251GB 50028的有关规定,还应遵守国家和当地的安全法规。
